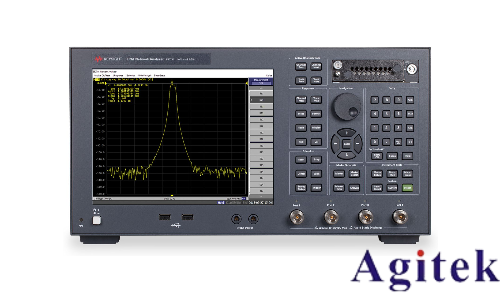

矢量網絡分析儀（Vector Network Analyzer，簡稱VNA）被譽為“儀器之王”，是射頻與微波領域中不可或缺的核心測量設備。它集信號發生、頻譜分析與矢量測量于一體，廣泛應用于通信、雷達、航空航天、材料科學及半導體測試等領域，是研發、生產與維護高頻電子系統的關鍵工具。其核心功能在于對器件網絡參數的高精度、寬頻帶、多維度測量，為工程技術人員提供全面的性能評估依據。

一、核心功能：S參數測量與網絡特性表征 VNA最核心的功能是測量散射參數（S參數），通過S11、S21、S12、S22等參數，精確反映器件在高頻下的反射與傳輸特性。S11和S22用于評估輸入/輸出端口的匹配程度，如天線或濾波器的回波損耗；S21和S12則表征信號的正向與反向增益或衰減，廣泛用于放大器、濾波器的插損與增益測試。基于這些參數，VNA可進一步換算出阻抗、電壓駐波比（VSWR）、群延遲等數十種衍生參數，全面刻畫器件性能。

二、寬頻帶與高精度頻率響應分析 現代VNA頻率覆蓋范圍廣泛，可達10MHz至67GHz甚至更高，支持毫米波段測試。其具備高分辨率掃頻能力，可精細捕捉器件在通帶邊緣、阻帶過渡區的微小變化，適用于5G濾波器、毫米波天線等高精度器件的研發。結合時域門功能，還能在頻域中隔離特定響應，排除測試夾具干擾，提升測量純凈度。

三、阻抗測量與匹配優化 通過反射系數測量，VNA可計算被測件的復阻抗，并以史密斯圓圖直觀顯示，極大便利了阻抗匹配設計。在天線調諧、功率放大器負載牽引測試中，實時阻抗監測功能可幫助工程師動態調整匹配網絡，確保最大功率傳輸與系統穩定性。

四、時域分析與故障定位 借助時域反射（TDR）與時域傳輸（TDT）功能，VNA可將頻域數據轉換為時域響應，用于定位電纜中的斷點、短路或阻抗不連續點，廣泛應用于線纜檢測與高速電路信號完整性分析。

五、多功能集成與高級應用 高端VNA具備雙信號源、脈沖測量、噪聲系數和諧波分析等功能，支持對功率放大器的1dB壓縮點、三階交調、諧波失真等非線性參數進行單次連接多項目測量，顯著提升測試效率。配合擴頻模塊與探針臺，還可實現晶圓級射頻器件的在線表征，助力芯片研發。

綜上所述，矢量網絡分析儀不僅是測量工具，更是推動高頻技術進步的“科學眼睛”。其多功能集成、高動態范圍與高穩定性，使其在現代電子系統研發中發揮著不可替代的作用。
