在電子實驗與測試中，信號發生器與示波器是兩種常用的儀器。信號發生器用于產生特定頻率、幅度和波形的電信號，而示波器則用于觀測和分析這些信號的波形。將兩者正確連接，是進行信號測試與調試的基礎操作。以下是連接信號發生器與示波器的詳細步驟和注意事項。

一、準備工具與設備

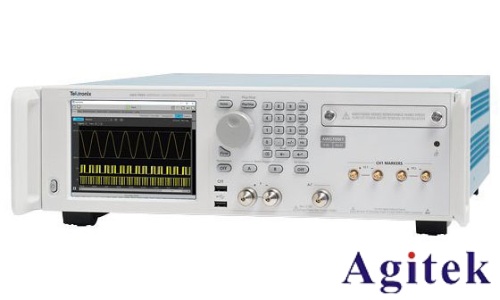

首先，確保信號發生器和示波器均處于關閉狀態，并準備好連接線纜。通常使用同軸電纜（如BNC-BNC線）進行連接，確保線纜質量良好，無破損或接觸不良。同時，檢查設備接地是否可靠，以避免干擾和安全隱患。

二、連接步驟

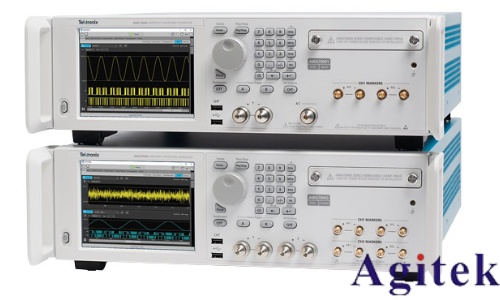

1. 連接信號輸出端與示波器輸入端 將信號發生器的輸出端口（通常標有“Output”或“Signal Out”）用BNC線連接到示波器的通道輸入端口（如“CH1”或“CH2”）。注意插頭要插緊，確保接觸良好。

2. 設置示波器通道 打開示波器，選擇對應的輸入通道（如CH1），并將耦合方式設為“DC”或“AC”（根據測試需求選擇）。調整垂直刻度（Volts/Div）和水平時基（Time/Div），使屏幕能清晰顯示預期波形。

3. 設置信號發生器 打開信號發生器，設置所需的波形類型（如正弦波、方波、三角波等）、頻率、幅度和直流偏置等參數。初始設置建議從低頻、低幅度開始，避免損壞設備。

4. 觸發設置 在示波器上設置合適的觸發源（如選擇CH1），觸發模式設為“自動”或“正常”，以便穩定顯示波形。

5. 觀察與調整 啟動信號發生器輸出，觀察示波器屏幕上的波形。若波形不穩定或未顯示，可微調示波器的時基、電壓刻度或觸發參數，直至波形清晰穩定。

三、注意事項

● 阻抗匹配：多數信號發生器輸出阻抗為50Ω，示波器輸入阻抗通常為1MΩ。若使用長電纜或高頻信號，建議在示波器端并聯50Ω終端電阻，或在信號發生器設置中選擇“高阻負載”模式，以減少反射和失真。

● 避免過載：確保信號幅度在示波器輸入范圍之內，防止損壞示波器輸入電路。

● 接地安全：確保所有設備共地，避免地環路引入噪聲或造成短路。

● 高頻信號注意帶寬：若測試高頻信號，需確認示波器和線纜的帶寬滿足要求，否則波形將失真。

四、應用實例

例如，測試一個1kHz正弦波信號時，可將信號發生器設置為正弦波、頻率1kHz、幅度2Vpp，連接至示波器CH1。調整示波器使屏幕上顯示2個完整周期的正弦波，即可驗證信號的準確性。

通過以上步驟，即可完成信號發生器與示波器的正確連接，為后續的信號分析與電路調試提供可靠保障。熟練掌握這一基本操作，是電子工程師和實驗人員必備的技能。
