泰克信號發生器作為電子測試領域中的核心設備，廣泛應用于數字電路調試、通信系統測試及教學科研中。其能夠精確生成多種波形，其中方波因其在時序控制、邏輯測試中的重要作用而被頻繁使用。以下是使用泰克信號發生器輸出方波的完整流程及其背后的技術原理。

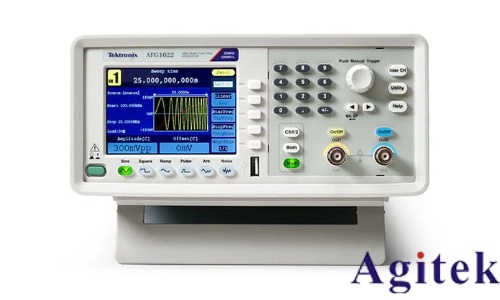

一、基本操作步驟

1. 選擇波形類型：開機后，在設備操作界面找到“波形選擇”功能，通過旋鈕或菜單選擇“方波”（Square Wave）模式。部分型號支持快捷鍵直接切換，屏幕將實時顯示當前選中的波形圖標。

2. 設置頻率：按下“FREQ”鍵，輸入所需頻率值。例如，若需輸出1kHz方波，可在數字鍵盤輸入“1”，并選擇單位為“kHz”。高端型號采用直接數字合成（DDS）技術，可實現精細頻率調節和高穩定性輸出。

3. 調節占空比：占空比決定高電平持續時間占比。一般默認為50%，可通過“Duty Cycle”參數進行調整。對于PWM或SPWM應用，需按正弦規律動態調節占空比，實現脈寬調制。

4. 設定幅度與直流偏置：使用“AMPL”鍵設置峰峰值電壓（如5Vpp），再通過“Offset”調整直流偏置，使波形中心位于所需電平（如0V）。這在驅動數字電路或模擬電路時尤為關鍵。

5. 連接與輸出：確認參數無誤后，將BNC線連接至輸出端口，紅夾為信號端，黑夾接地。按下“Output”按鈕啟動輸出，并注意負載阻抗匹配，避免信號反射或失真。

6. 驗證波形：使用示波器觀測輸出信號，檢查頻率、幅度、上升時間等是否符合預期。實際輸出可能受電纜長度、負載特性影響，需實時校準。

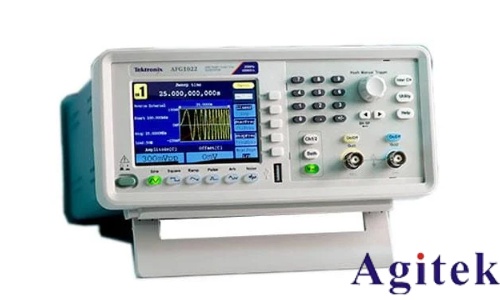

二、技術原理與關鍵參數

泰克信號發生器多采用數字信號處理（DSP）或DDS技術生成方波。內部先生成三角波或鋸齒波，再經比較器整形為方波。高質量信號源具備快速上升/下降時間（納秒級）、低抖動和良好信噪比，確保信號邊沿陡峭、無過沖。

關鍵參數包括：

● 頻率范圍：從幾Hz至數百MHz不等，依型號而定；

● 上升/下降時間：反映信號轉換速度，影響數字電路測試精度；

● 輸出阻抗：通常為50Ω，需與負載匹配以減少反射；

● 調制功能：支持AM/FM/PWM等調制方式，拓展應用邊界。

三、應用場景

方波常用于數字系統時鐘模擬、電機驅動測試、電源PWM控制及教學實驗中的信號激勵。其穩定性和精確性直接關系到測試結果的可靠性。

掌握泰克信號發生器輸出方波的方法，不僅需熟悉操作流程，更應理解其內部機制與參數影響。結合實際需求精細調節，方能發揮儀器最大效能，為電子研發提供精準可靠的信號支持。
