是德示波器DSOX1102G串行總線觸發的打開與設置方法

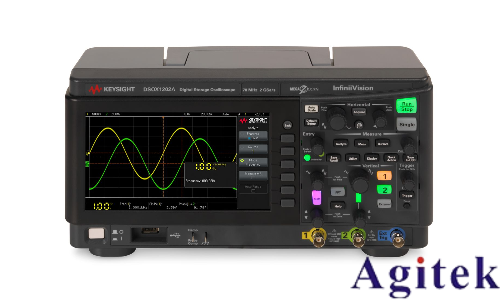

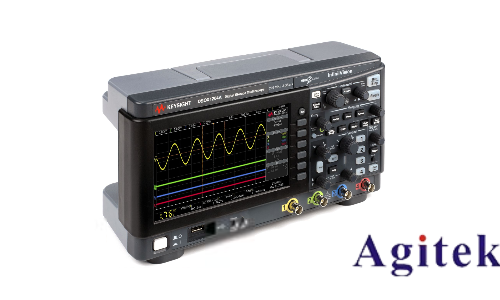

是德科技(Keysight)DSOX1102G示波器是一款功能強大、適用于電子研發與教學實驗的數字示波器,具備多種高級觸發功能,其中串行總線觸發(如I2C、SPI、UART等)對于調試通信接口故障、分析協議時序具有重要意義。正確設置串行總線觸發,可精準捕獲特定通信事件,提升調試效率。

一、打開串行總線觸發功能
1. 進入觸發菜單 按下示波器前面板的“Trigger”(觸發)按鍵,進入觸發設置主菜單。通過旋鈕或方向鍵瀏覽選項,選擇“Trigger Type”(觸發類型)。
2. 選擇串行觸發模式 在觸發類型列表中,找到并選擇“Serial”(串行總線)或具體協議類型,如“I2C”、“SPI”、“UART”等。選擇后,示波器將進入串行觸發配置界面。
二、設置串行觸發參數
1. 配置信號通道 設置觸發源通道(Trigger Source),例如將SCL和SDA分別指定為CH1和CH2(以I2C為例)。確保探頭正確連接至總線信號線,并完成探頭補償校準。
2. 設定協議參數
I2C觸發:設置時鐘速率(如100 kbps)、地址模式(7位或10位)、觸發條件(如“Address Read/Write”、“Data Match”等)。
SPI觸發:配置時鐘極性(CPOL)、相位(CPHA)、數據位寬、MSB/LSB順序,并設置觸發條件如“Data Match”或“Start of Transaction”。
UART觸發:設定波特率、數據位、停止位、校驗方式,并可設置觸發于特定字符或數據包。
3. 設置觸發條件 可選擇“Start Condition”、“Stop Condition”、“Address Match”、“Data Equals”等條件。例如,設置I2C在地址為0x50時觸發,或SPI在傳輸數據為0xAA時捕獲。
三、啟動與驗證
1. 啟用觸發模式 建議使用“Normal”或“Single”模式配合串行觸發。選擇“Norm”模式后,示波器將在滿足條件時更新波形;選擇“Single”則捕獲一次后凍結,便于分析瞬態事件。
2. 運行與調整 按“Run”鍵啟動采集。若未觸發,檢查信號連接、電平閾值及協議參數是否匹配。可通過“Autoset”功能輔助優化顯示。
四、注意事項
● 測量前執行探頭補償和接地處理,避免噪聲干擾。
● 高速總線需注意帶寬匹配,確保采樣率足夠。
● 若信號不穩定,可結合“模板測試”或“眼圖”功能輔助分析。

通過以上步驟,可高效啟用DSOX1102G的串行總線觸發功能,精準定位通信異常,顯著提升嵌入式系統調試能力,是電子工程師不可或缺的利器。
