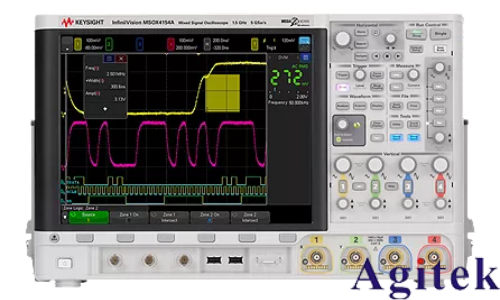

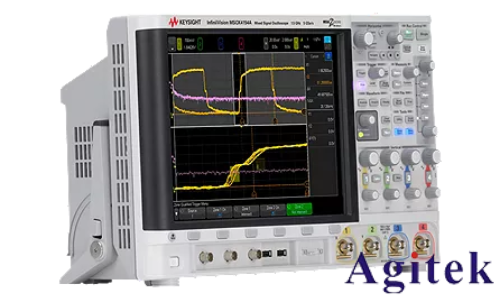

在現代電子系統開發中，I2C（Inter-Integrated Circuit）總線因其僅需兩根線（SCL時鐘線與SDA數據線）即可實現多設備通信，被廣泛應用于傳感器、EEPROM、實時時鐘等低速外設的連接。然而，當通信異常或數據錯誤發生時，傳統的波形觀察難以快速定位問題。是德科技（Keysight）MSO-X系列混合信號示波器具備強大的協議解碼功能，能夠對I2C總線進行高效、精準的解碼與分析。本文將詳細介紹如何使用該系列示波器完成I2C協議的解碼操作，幫助工程師提升調試效率。

一、硬件連接與信號接入

首先，正確連接被測設備與示波器。使用兩個無源探頭，將I2C的SCL信號接入示波器通道1（CH1），SDA信號接入通道2（CH2）。確保探頭接地夾牢固連接至系統地，以減少噪聲干擾。若使用數字通道（MSO型號），可將SCL和SDA分別接入D0和D1，并在設置中配置對應的邏輯電平閾值（如3.3V TTL）。

二、基礎設置與波形捕獲

1. 調整時基與電壓范圍：根據I2C通信速率（常見為100kHz或400kHz），設置合適的時間刻度，如初始設為100μs/div。垂直檔位調整至使信號完整顯示，避免失真。

2. 觸發設置：進入“觸發”菜單，選擇“串行觸發”功能，設置觸發類型為I2C。指定SCL和SDA對應通道，可設置觸發條件為“起始條件”（Start Condition），以便穩定捕獲每次通信的起始點。

三、啟用I2C協議解碼

1. 添加總線解碼：進入“總線”或“分析”菜單，選擇“添加總線”，類型選擇“I2C”。分配SCL和SDA信號通道，設置參數：

總線速率：可選自動檢測或手動設定；

地址格式：7位或10位；

極性：通常為標準模式；

啟用時鐘拉伸檢測，以識別從設備延長時鐘的情況。

2. 查看解碼結果：解碼啟用后，示波器在波形下方以表格形式顯示解析內容，包括時間戳、起始/停止位、從機地址（含讀寫位）、數據字節及ACK/NACK狀態。可通過縮放與滾動查看完整通信流程。

四、高級功能與故障排查

1. 搜索與標記：使用“搜索”功能快速定位特定地址或數據；利用標記功能標注異常幀，便于后續分析。

2. 異常分析：

檢查ACK位是否為低電平，若為高電平則表示從設備未應答；

觀察是否存在時鐘拉伸過長、數據在SCL高電平時跳變等違規行為；

分析數據內容是否符合預期協議格式。

3. 混合信號分析：結合數字通道或模擬通道，同步觀察電源、復位信號等，判斷通信異常是否由系統級問題引起。

五、注意事項與優化建議

使用短接地彈簧減少高頻噪聲；

保持足夠高的采樣率與存儲深度，確保信號細節不丟失；

定期更新示波器固件，以支持更多協議特性；

參考是德官方手冊，掌握高級設置技巧。

六、總結

是德MSO-X系列示波器通過集成協議解碼功能，將復雜的I2C通信可視化、結構化，極大提升了調試效率。掌握其使用方法，不僅能快速定位通信故障，還能深入理解總線行為。對于嵌入式開發、硬件測試等領域的工程師而言，這是一項不可或缺的技能。通過系統設置與深入分析，I2C調試將從繁瑣的波形解讀轉變為高效的問題解決過程，助力產品高質量交付。
