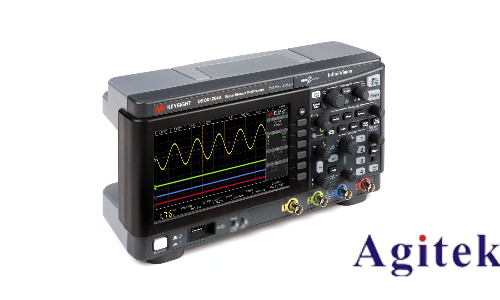

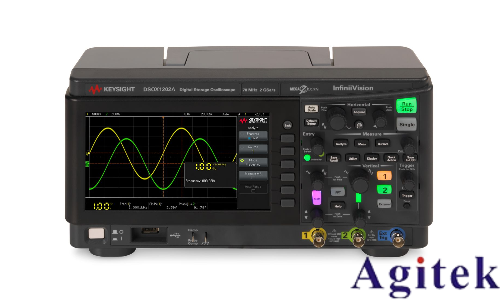

是德科技（Keysight）DSOX1202A是一款功能強大、操作便捷的數字示波器，廣泛應用于電子研發、教學實驗及工業檢測等領域。雖然示波器本身主要用于測量電壓信號，但通過配合專用電流探頭或電流傳感器，同樣可以精確測量電流波形。以下是使用DSOX1202A示波器測量電流的完整操作流程。

一、測量前準備

測量電流需借助外部傳感器將電流信號轉換為電壓信號。最常用的方法是使用電流探頭或交/直流電流鉗。選擇合適的探頭（如支持AC/DC測量、量程匹配待測電流）是確保測量精度的關鍵。將電流探頭通過BNC接口連接至DSOX1202A的通道1或通道2，并確保連接牢固。

二、探頭設置與校準

連接完成后，需對探頭進行設置。在示波器界面上選擇對應通道，進入“探頭”設置菜單，將探頭衰減比設置為與實際探頭一致（如100X）。若使用10mV/A的電流鉗，則每安培電流對應10mV輸出電壓。此外，測量前必須進行調零或消磁操作：夾住待測導線前，按下探頭或示波器上的“歸零”按鈕，待波形回到基準線后釋放，以消除零點漂移。

三、電路連接與測量

將電流探頭夾在待測電路的導線上（注意電流方向與探頭箭頭方向一致），確保形成完整回路。例如，在直流電路中，可由穩壓電源供電，通過負載電阻形成電流回路。開啟電源后，示波器屏幕上將實時顯示電流波形。通過調整垂直檔位（單位設為A）和時間基準，使波形清晰穩定。

四、參數讀取與分析

DSOX1202A具備自動測量功能?？牲c(diǎn)擊“測量”按鈕，選擇電流的有效值、峰值、頻率、上升時間等參數，示波器將自動計算并實時顯示。例如，若探頭為10mV/A檔位，屏幕顯示電壓幅值為100mV，則對應電流為10A。

五、注意事項

1. 測量前確認探頭量程，避免過載損壞；

2. 保持探頭清潔，避免強磁場干擾；

3. 測試完成后及時斷開連接，妥善存放探頭。

通過以上步驟，即可利用是德DSOX1202A準確測量電流波形，為電路分析與故障診斷提供可靠數據支持。
