如何使用示波器光標?

?將 X 和 Y 光標手動放置到所需測量點。
?波器自動乘以垂直和水平刻度調整系數，提供絕對和增量測量。

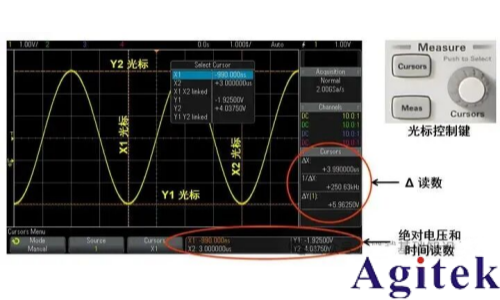

一種更為精準的電壓和定時測量方法是使用示波器的 X 和 Y 光標。當開啟光標時，我們會看到水平和垂直光標/標記會自動顯示光標所在位置的電壓和時間。每個光標的絕對電壓和時間顯示在屏幕底部，光標之間的增量電壓和增量時間顯示在屏幕右側。要測量此波形的峰峰值電壓，只需將 Y1 和 Y2 光標調整到波形的頂部或底部即可。要測量此波形的周期和頻率，可將 X1 和 X2 光標調整到波形上波形通過特定電壓/閾值級別的兩個連續位置。

使用示波器進行測量 – 使用示波器自動參數測量?

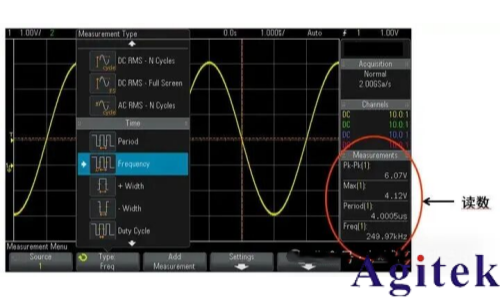

除了使用示波器的用戶調整光標進行測量外，還有一種更快的測量方法，即使用示波器自動參數測量。如今的大多數高級數字存儲示波器都能夠自動測量電壓和定時參數，如 Vpp、Vmax、Vmin、周期、頻率、上升時間和下降時間等。

―選擇最多 4 個具有連續更新讀數的自動參數測量。

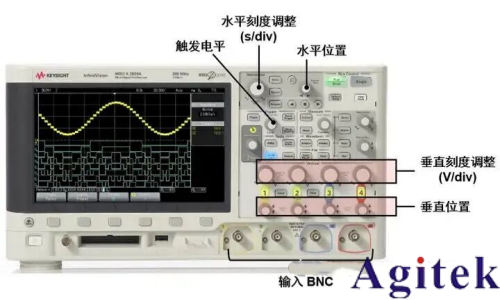

主要示波器設置控制

在示波器上進行任何測量之前，必須先設置示波器垂直和水平控制，以在示波器顯示屏上以適當的刻度顯示波形。主要控制包括垂直刻度調整控制、水平刻度調整控制和觸發電平控制旋鈕。

示波器每個輸入通道的垂直刻度調整控制都位于示波器右側前面板的底部附近 – 就在輸入 BNC 的正上方。較大的旋鈕控制垂直伏/格設置，較小的旋鈕控制垂直位置（或偏移）。

示波器水平刻度調整控制位于示波器前面板頂部附近。較大的旋鈕控制秒/格設置，較小的旋鈕控制水平位置（或延時）。

觸發電平控制旋鈕位于水平刻度調整控制下方。稍后我們將詳細討論示波器觸發。

適當調整波形刻度

?調整 V/div 旋鈕，直到波形在垂直方向充滿大部分屏幕為止。
?調整垂直位置旋鈕，直到波形垂直居中為止。
?調整 s/div 旋鈕，直到水平方向只顯示少數幾個周期數為止。
調整觸發電平旋鈕，直到電平設置在垂直方向接近波形中間為止

設置示波器波形刻度調整是一個反復調整前面板，直到出屏幕上顯示所需“圖形”的過程。

設置示波器波形刻度調整通常是一個反復的過程。例如，假設在初始刻度調整中，波形刻度調整為振幅相對較低，且屏幕上的周期數過多，如左側屏幕截圖所示。在此情況下，我們看到所繪制波形的振幅只有約 1 格高。旋轉伏/格旋鈕增加波形的刻度調整。如果旋轉旋鈕的方向不正確，波形的垂直刻度調整將變得更小。此時只需向另一方向旋轉旋鈕，直到將波形刻度調整到波形高度占屏幕的一半以上。請注意，如果按 V/div 旋鈕，便可以更“精細”的調整粒度調整 V/div 設置，從而使波形充滿大部分屏幕，以便進行更精準的測量。

如果輸入信號存在直流偏移（波形移動到屏幕中心以上或以下），則可能還需要旋轉垂直位置旋鈕，將屏幕中的波形居中。

為了獲得適當的水平刻度調整，可旋轉秒/格旋鈕 – 有時稱為時基控制 – 直到屏幕上只顯示少數幾個波形周期數為止。但如果只希望查看數字信號的快速邊沿，則可將秒/格設置設置為較低的值，以便以較高的水平分辨率僅查看快速上升或下降邊沿。

最后，可能需要調整觸發電平以獲得穩定顯示。旋轉觸發電平旋鈕時，將顯示水平觸發電平指示器（與電壓光標類似），顯示實際觸發電平。適當的觸發電平設置通常為信號垂直幅度的 50% 左右。將重復輸入信號的觸發電平設置為 50% 的一種快速方法是只按觸發電平旋鈕。稍后我們將詳細討論觸發。

請注意，調整完垂直、水平和觸發電平控制后，可能需要返回重新調整某些設置，直到出現所需圖形為止。

請注意，對簡單重復輸入信號設置示波器刻度調整的另一種簡便快速的方法是使用示波器自動刻度調整功能。但自動刻度調整功能對于較復雜的信號有時無法使用。而且如果使用示波器的此功能，您可能一直不會了解如何在需要手動調整時有效使用示波器。另外，您的教授可以通過下載命令到示波器來禁用自動刻度調整功能。

注意事項：可以通過 USB 或 LAN 連接下載 “:AUToscale DISable” 命令，從而禁用自動刻度調整功能。將此命令下載到示波器后，自動刻度調整功能將永久禁用，直到下載 “enable” 命令（:AUToscale ENABle）為止。
