隨著電子系統向高速化、高集成度和高功率密度方向發展，電源完整性（Power Integrity, PI）已成為影響系統穩定性和可靠性的核心因素。電源噪聲、紋波、瞬態響應失真等問題，可能引發信號失真、系統宕機甚至硬件損壞。是德科技（Keysight）憑借其先進的測試測量技術，推出了以DSOX1204A示波器為核心的精準電源完整性測試方案，為工程師提供從信號捕獲到深度分析的一體化解決方案。

一、高性能硬件支撐，確保信號捕捉精準可靠

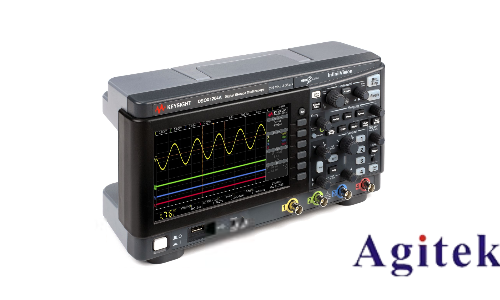

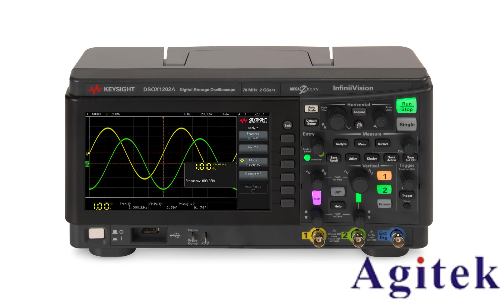

DSOX1204A示波器具備高達200MHz的帶寬（可選升級）和2GSa/s的實時采樣率，能夠精準捕捉電源系統中的高頻噪聲與快速瞬態變化。在開關電源、FPGA供電等高頻應用場景中，該性能可有效避免信號混疊與失真，確保測量結果的真實性和準確性。其四通道同步采集能力，支持同時監測多路電源軌、地線及控制信號，便于工程師對比分析不同電源域之間的耦合與干擾，快速定位噪聲源。

此外，DSOX1204A標配1Mpts深存儲和高達200,000波形/秒的更新率，兼具長時間記錄與高速響應能力。在電源啟動、負載突變等動態過程中，能夠完整捕獲電壓波動全過程，避免關鍵異常事件的遺漏，為系統穩定性評估提供全面數據支持。

二、智能觸發與定位，快速鎖定異常事件

電源完整性問題往往表現為偶發性瞬態事件，如電壓跌落、毛刺或浪涌。DSOX1204A提供豐富的觸發模式，包括邊緣觸發、寬度觸發、序列觸發以及高級毛刺觸發和超時觸發，支持用戶自定義電壓閾值與時間條件，精準鎖定異常信號。例如，通過設置“電壓低于某閾值”觸發條件，可自動捕獲電源跌落事件，顯著提升調試效率。

三、專業電源分析功能，深化測試洞察

結合是德科技專用的電源分析軟件（如Power Analysis Pro），DSOX1204A可實現紋波與噪聲的自動測量、頻譜分析、電源抑制比（PSRR）評估等高級功能。工程師可直觀查看電源噪聲的頻域分布，識別主要干擾頻率成分，并據此優化濾波電路設計。同時，示波器支持環路響應測試，通過注入小信號擾動并采集反饋響應，生成波特圖，進而評估相位裕度、增益裕度與穿越頻率，指導補償網絡參數調整，提升系統穩定性。

四、安全與校準保障測試可靠性

在測試過程中，是德科技強調操作安全與測量精度。建議使用隔離變壓器注入信號，避免直流偏置對信號源造成損害；采用短接地探頭或差分探頭，減少寄生電感影響。同時，定期執行示波器自校準（Self-Cal）和探頭補償，確保測試系統始終處于**狀態。

五、總結

是德科技DSOX1204A示波器憑借其高帶寬、多通道同步、深存儲、智能觸發與專業分析能力，構建了一套高效、精準的電源完整性測試方案。無論是紋波噪聲分析、瞬態響應評估，還是環路穩定性測試，該方案均能提供全面、可靠的測量支持，助力工程師優化電源設計，提升產品可靠性與市場競爭力。在日益復雜的電子系統設計中，是德科技正成為電源完整性測試不可或缺的技術伙伴。伴。
