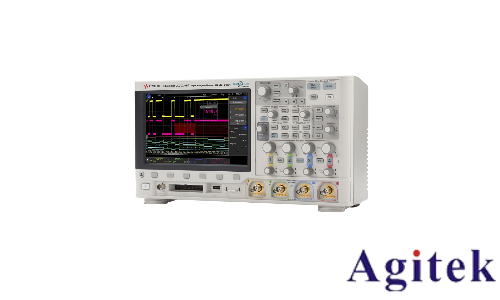

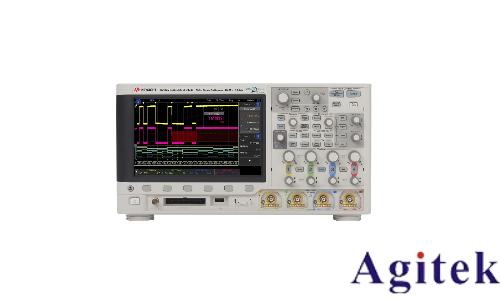

是德科技（Keysight）DSOX3024T是一款高性能、多功能的示波器，集示波、波形發生、頻譜分析與串行解碼于一體，廣泛應用于電子研發、電源測試與嵌入式系統調試。為幫助用戶高效使用該設備，本文提供一份簡明實用的操作指南。

一、基礎操作與界面設置

DSOX3024T配備8.5英寸電容觸摸屏，支持觸控與旋鈕雙操作模式，操作如智能手機般流暢。首次使用時，建議校準探頭：連接探頭至校準信號端口，點擊“自動設置”（Auto Setup），示波器將自動優化垂直、水平與觸發參數。通過“垂直”與“水平”旋鈕可微調量程和時基，確保信號清晰顯示。

二、觸發設置：精準捕獲關鍵信號

觸發是穩定顯示波形的核心。DSOX3024T提供多種觸發模式：

自動觸發（AUTO）：無信號時仍顯示掃描線，適合觀察低頻或偶發信號。

常規觸發（NORM）：僅當滿足觸發條件時才刷新波形，適用于穩定周期信號。

單次觸發（SINGLE）：捕獲一次事件后停止，是捕捉異常脈沖、瞬態干擾的理想選擇。

設置方法：按“Trigger”鍵，選擇模式后設定觸發源（如CH1）、邊沿（上升/下降）及觸發電平。高級用戶可使用區域觸摸觸發，在屏幕上框選異常區域，實現“所見即觸發”，極大提升調試效率。

三、關鍵測量功能應用

1. 紋波測量：在電源測試中，啟用FFT功能可將時域信號轉為頻域分析。連接探頭至輸出端，設置合適時基與垂直靈敏度，開啟FFT并選擇漢寧窗，采樣率設為信號頻率兩倍以上，即可準確讀取紋波頻率與幅值。

2. 混合域分析：利用時間選通FFT，可在特定時間段內分析信號頻譜，適用于調制信號或噪聲定位。

3. 串行總線解碼：選配CAN、I2C、SPI等解碼功能，可自動解析通信數據，并支持協議級觸發，快速定位通信錯誤。

四、連接與遠程控制

支持USB與LAN連接。USB連接即插即用，首次使用需安裝官方驅動；LAN連接需手動設置IP地址，確保示波器與電腦處于同一網段。通過SCPI命令可實現遠程控制與自動化測試，適合長期監測與數據采集。

五、使用建議

使用前確保接地良好，避免噪聲干擾。

高頻測量建議使用有源探頭。

合理設置采樣率與內存深度，避免混疊與數據丟失。

DSOX3024T憑借其高帶寬、多合一功能與智能觸發系統，是電子工程師的強大助手。掌握上述使用技巧，將顯著提升測試效率與問題定位能力。
