以碳化硅(SiC)、氮化鎵(GaN)為代表的第三代功率半導體，正在以前所未有的速度，將電力電子技術推向更高頻率、更高效率、更高功率密度的新紀元。

然而，這場技術革命也給測試測量帶來了前所未有的挑戰：

如何 在高壓浮地的背景下，精確測量其納秒級的柵極驅動細節？

如何 在劇烈跳變的共模電壓中，分辨出微弱的紋波與噪聲？

如何 確保測量的帶寬和精度，能夠真實反映這些高速器件的動態特性？

為此，RIGOL PHA系列高壓差分探頭推出了全新型號：PHA1150B/PHA2150B/PHA5150B。

新品 PHA 系列高壓差分探頭駕馭第三代功率半導體

性能強大，為精準測量而生

01 最高帶寬提升至500MHz，上升時間≤0.7ns

更高的帶寬與更快的響應速度，確保了對SiC/GaN器件超快開關沿的無失真捕獲，為精確計算開關損耗、分析振鈴等關鍵參數提供了堅實基礎。

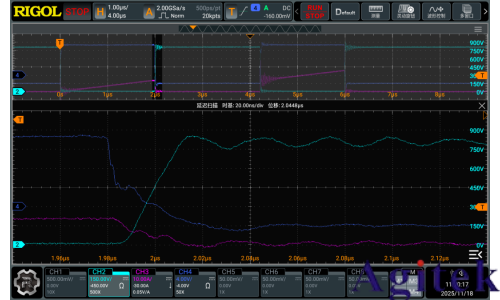

通道2為PHA5150B測試功率半導體的實測波形

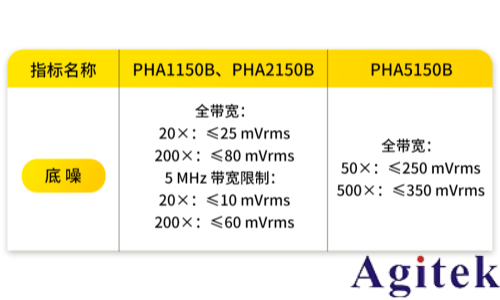

02 底噪水平降低超過50%，信噪比更優

相比前代產品，新型號的底噪顯著降低，并提升了更高頻率下的共模抑制比(CMRR)指標。這使得疊加在高壓共模信號上的微弱驅動細節和噪聲得以被清晰分辨。

03 ＞-80dB的共模抑制比

更高的共模抑制比性能，可滿足較高頻率下的大共模電壓浮地測量。

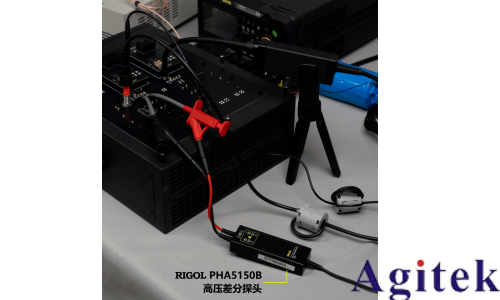

使用PHA5150B進行功率半導體測試

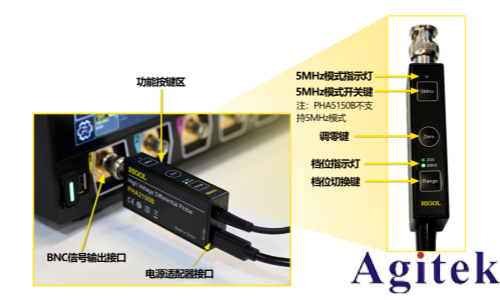

貼心設計，提升測試體驗
20x/200x衰減比，測量更靈活
全新引入的20x/200x量程選擇，在測量較小的差分信號時，能更好地利用示波器的垂直動態范圍，獲得更高的測量分辨率和精度。
5MHz帶寬限制，濾除高頻干擾

在需要關注低頻信號細節時，可一鍵開啟帶寬限制功能，有效濾除不必要的高頻噪聲，確保核心信號的測量純凈度。（僅100/200MHz型號支持5MHz帶寬限制）
支持一鍵調零
支持一鍵調零功能，將差分探頭表筆短接，按下 Zero 按鍵，差分探頭即可完成調零。
支持過壓報警
支持通過LED 燈閃爍和蜂鳴器報警提示過壓，確保您的使用安全。

RIGOL全新發布的PHA 系列高壓差分探頭，是您在第三代功率半導體研發與驗證道路上，確保測量準確性與可靠性的關鍵工具。它將助您深入洞察器件的每一個動態細節，從而做出更卓越的設計。
