研究背景

電機是全球能源消耗的主要載體之一，承擔著電能與機械能轉換的核心功能。定子作為電機的關鍵部件，其性能直接決定電機的效率、功率密度和可靠性。

隨著工業自動化、電動汽車、可再生能源等領域的快速發展，對電機系統的能效、體積和動態響應提出了更高要求，推動定子技術成為研究熱點。

多重角色

工業制造：用于驅動泵類、風機、壓縮機、傳送帶等設備，在石化、鋼鐵、造紙等流程工業中實現流體輸送、物料加工及生產線自動化控制；

交通運輸：電動汽車中，作為驅動電機的核心組件，直接影響車輛動力性能與能效。

自動化與機器人：伺服電機、步進電機中的定子為工業機器人、自動化設備提供高精度位置控制和動態響應。

二、解決方案：電機三相定子性能測試

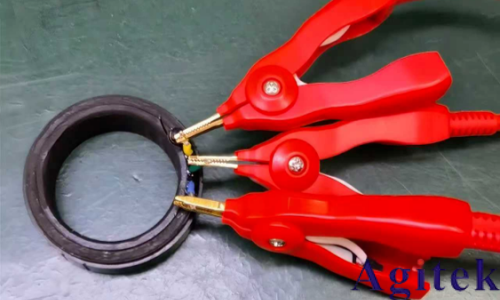

（一）客戶情況

一家專注于精密模具制造的企業，為確保電機三相定子的產品質量與性能穩定性，目前正依據行業技術標準對其開展全面的性能測試工作。

（二）測試要求

測試三相直流耐壓，絕緣電阻測試，電感，匝間，電阻三相平衡度，電感三相平衡度。

（三）解決方案

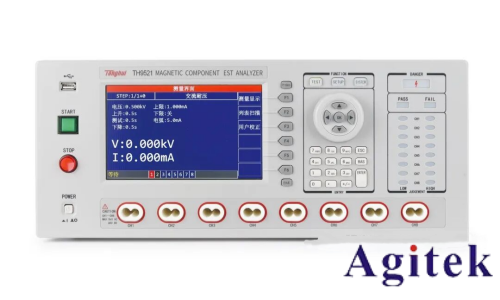

為確保測試精度與效率，推薦使用TH9521系列集成化磁性元器件綜合分析系統，其核心優勢如下：

TH9521系列集成化磁性元器件綜合分析系統在單機內實現交流耐壓、直流耐壓、絕緣電阻、匝間絕緣測試、直流低電阻、電感量(TH9521A選配)測試六大功能。

(一)、交流耐壓/直流耐壓測試

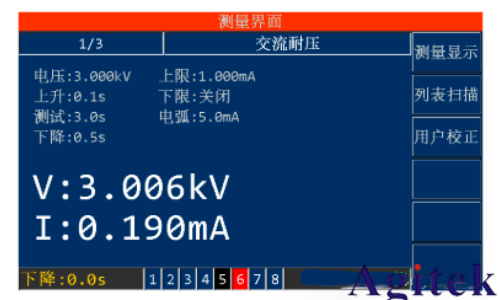

交流耐壓測試

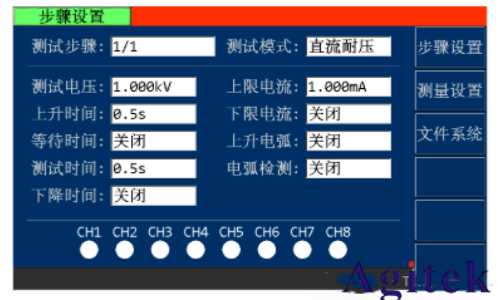

直流耐壓測試

TH9521系列交流耐壓電壓范圍:0.05-5kV,電壓≤4.000kV:0.001mA- 120.0mA；電壓＞4.000kV:0.001mA - 100.0mA，最大功率:500VA。

直流耐壓電壓范圍:0.05-6kV,電流范圍:0.1μA-20.00mA，最大功率:120VA。

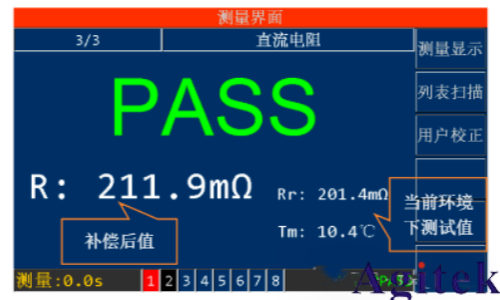

(二)、直流電阻測試功能

TH9521系列提供8通道四線直流電阻測量，對于電機及變壓器等多繞組器件提供高準確度測試，測量范圍從0.01mΩ ~1.2MΩ。

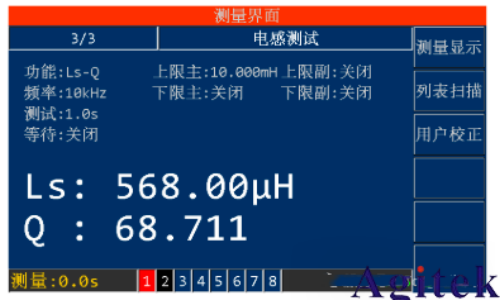

(三)、電感測試功能

TH9521系列提供8通道四線電感測量，對于多繞組器件的電感值提供高準確度測試。提供1.0Vrms測試電平，最高100kHz測量頻率能滿足絕大部分電感測試要求。

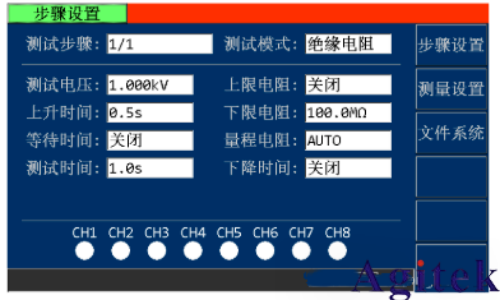

(四)、絕緣電阻測試

TH9521系列能提供0.05-5kV的絕緣電阻測試，電阻測試范圍0.1MΩ-50GΩ，用于測量相與相之間絕緣材料的電阻值，判斷其絕緣性能是否良好。

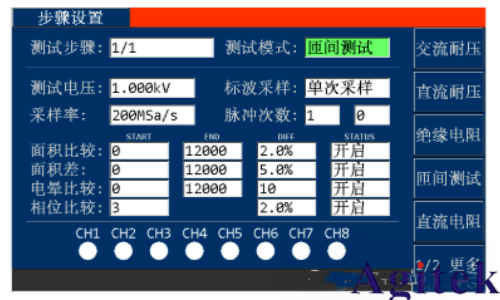

(五)、匝間絕緣測試

TH9521系列匝間絕緣測試輸出脈沖電壓0.1-6kV，波形采樣率12bit、采樣速度200MHz；提供了面積比較、面積差比較、電暈放電、相位差比較四種方式。

（四）經驗與總結

電機定子在新能源、自動化等多領域蓬勃發展，應用前景廣闊。同惠電子將持續深耕電子精密測量儀器，以高精度智能化方案助力客戶解決定子測試難題，共促產業高效升級與可持續發展。
