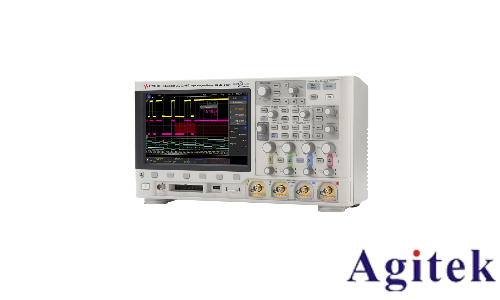

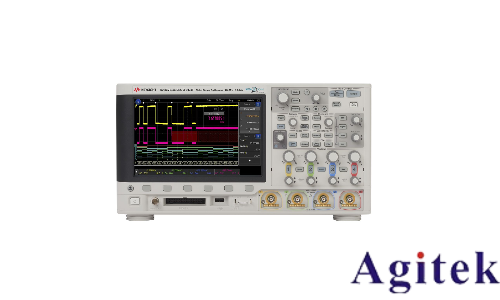

是德科技DSOX3034T示波器在功率電子和CAN FD總線分析中的應用
是德科技DSOX3034T示波器憑借其高帶寬、深存儲及豐富的分析功能,在功率電子和CAN FD總線領域展現出強大的應用能力,成為工程師調試與驗證的關鍵工具。

在功率電子領域,DSOX3034T的350MHz帶寬與5GSa/s采樣率能精準捕捉開關電源、逆變器等設備的高頻信號。例如測量MOSFET的開關過程時,它可清晰顯示上升沿、下降沿的細微振鈴與過沖,幫助工程師判斷驅動電路設計是否合理。其標配的功率測量套件更是簡化了分析流程,能一鍵計算開關損耗、導通損耗、占空比等關鍵參數,避免了手動計算的繁瑣與誤差。此外,深存儲深度(標配4Mpts)可長時間記錄功率器件在不同負載下的工作波形,便于分析動態工況下的性能穩定性。配合高壓差分探頭,還能安全測量母線電壓等高壓信號,全面保障測試安全性。
對于CAN FD總線分析,DSOX3034T同樣表現出色。它內置的協議解碼功能支持CAN FD標準,能自動將總線上的原始電平信號解析為可讀的幀結構,包括幀ID、數據長度、數據內容等信息,極大提升了調試效率。當總線出現通信異常時,工程師可通過觸發功能精準定位問題幀,比如設置“錯誤幀觸發”或“特定ID觸發”,快速從海量數據中篩選出目標信號,分析通信中斷或數據錯誤的原因。同時,示波器的總線時序測量功能可精確計算位時間、波特率等參數,確保CAN FD總線符合協議規范,避免因時序偏差導致的通信故障。值得一提的是,其多通道設計還能同步測量總線信號與相關控制信號(如使能信號、時鐘信號),幫助工程師全面分析總線通信與其他電路模塊的協同工作情況。
DSOX3034T的用戶界面也針對這兩類應用進行了優化。在功率電子測量中,測量參數會以直觀的表格或趨勢圖形式展示,便于快速判斷器件性能;在CAN FD分析中,解碼后的幀信息可按時間順序排列,支持關鍵詞搜索與篩選,方便工程師快速定位特定數據。此外,示波器的遠程控制功能(如LAN、USB接口)可與自動化測試系統集成,實現批量測試與數據記錄,滿足生產線上的高效測試需求。

綜合來看,是德科技DSOX3034T示波器在功率電子領域保障了器件性能的精準驗證,在CAN FD總線分析中實現了通信問題的高效定位,憑借其專業功能與易用性,已成為相關領域工程師不可或缺的測試?yán)鳎瑸殡娮赢a(chǎn)品的研發與生產提供了可靠的技術支持。
