這是一篇關于QuietChannel技術在泰克7系列DPO示波器中應用的白皮書，主要介紹了QuietChannel技術如何通過硬件和軟件的專利組合來降低示波器噪聲對去嵌入信號的影響，從而提高高速串行信號測量的準確性。以下是對這些核心內容的簡要概述：

1. 去嵌入技術的挑戰與現有技術差距：

去嵌入技術的重要性：去嵌入是測量高速串行信號的關鍵工具，用于消除電纜、探頭、夾具和連接器的影響。

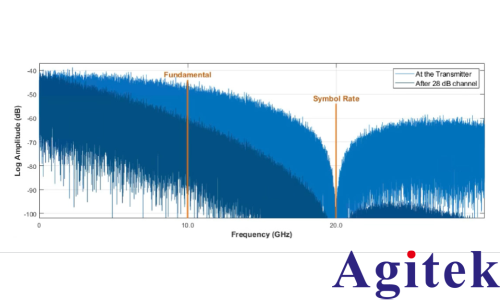

噪聲問題：現代示波器的噪聲地板雖已改善，但去嵌入過程中儀器噪聲仍會被放大，導致測量誤差。

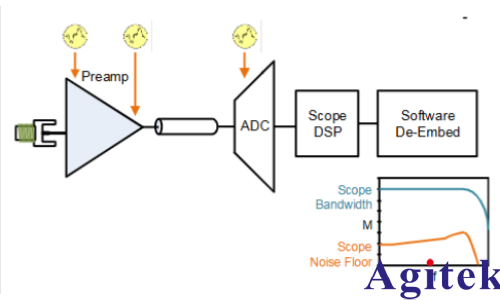

示波器模型：示波器的噪聲在預放和ADC等多個位置建模，去嵌入操作會同時放大信號和噪聲。

2. QuietChannel技術原理：

技術概述：QuietChannel技術通過在示波器預放中設計可選的頻率響應來提升信號的高頻內容，并通過DSP平坦化頻率響應，從而在高頻處衰減噪聲地板。

連續時間線性均衡（CTLE）：采用CTLE形式的均衡來校正傳輸線中的損耗，ADC采樣后通過DSP應用預放提升的逆操作來平坦化頻率響應。

3. 實驗驗證：

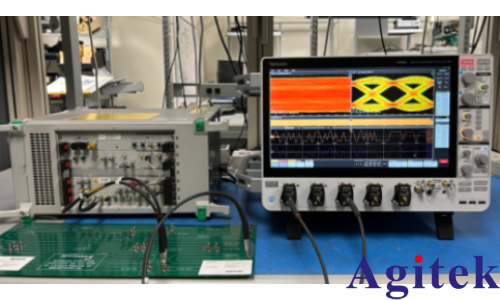

實驗設置：使用28 Gb/s數據速率的偽隨機二進制序列（PRBS）通過不同長度的PCB跡線進行測試，采用泰克7系列DPO示波器進行測量。

實驗結果：

  17英寸跡線實驗：展示了QuietChannel技術開啟前后的眼圖和抖動測量結果，表明噪聲顯著減少。

  24英寸跡線實驗：跡線長度增加導致?lián)p耗增大，QuietChannel技術的效果更加明顯，眼寬和眼高分別增加31%和34%，隨機抖動減少40%。

  31英寸跡線實驗：通過FFT分析顯示QuietChannel技術使信號噪聲比改善約5dB，眼高翻倍。

4. QuietChannel技術配置：

配置界面：7系列DPO示波器提供7種不同的QuietChannel技術設置，針對不同的信道損耗和比特率。

優化建議：示波器軟件提供“優化當前信號”按鈕，自動評估并選擇**的QuietChannel設置，也可以手動配置以保持測試一致性。

這篇文章為高速串行信號測量中降低示波器噪聲的影響提供了新的解決方案，通過QuietChannel技術的應用，顯著提高了去嵌入信號測量的準確性和可靠性。
