下面我們來看下違規測試，這就涉及了另一種觸發模式“建立和保持時間”。

首先我們要明確什么建立時間和保持時間。數據從一個器件傳遞到另一個器件時通常使用時鐘信號進行同步。而數據信號在時鐘信號出現前必須要保持穩定一段時間，這樣是為了確保時鐘采樣穩定、準確、可靠,這段時間是必要的建立時間（setup time）。另外，數據信號還需要在時鐘沿出現后保持一定的時間,這個時間稱之為保持時間（hold time）。 我們知道了這兩個時間的概念后,在理解建立和保持時間觸發就容易多了。

對于同步時鐘與信號之間的建立時間和保持時間，不滿足條件的區域我們稱為違規區域，如何捕捉到這些違規信號呢？對于示波器來說這是個簡單的事情：借助觸發功能，設置相應的建立時間、保持時間，完成違規捕獲任務。

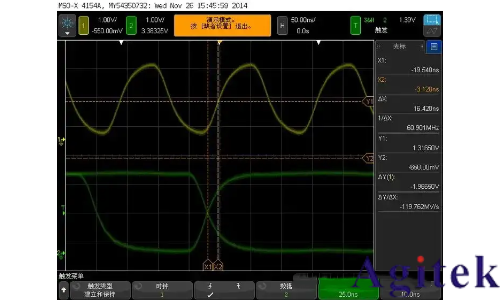

是德科技的示波器內置的“建立和保持觸發”可以輕松得到建立時間和保持時間的容限。如圖，示波器成功捕獲到了建立時間<25ns的波形。

圖  建立和保持觸發

什么是依次按邊沿觸發？

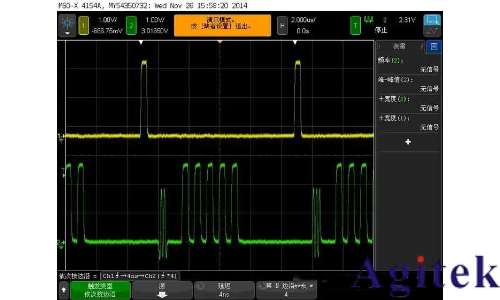

如果在做抽樣檢測時， 質檢員想隨機排查產品故障，特別是當某一信號條件達成后，延遲一段時間后的某一邊沿的波形，就可以用到“依次按邊沿觸發”，如圖，當 ch1 的脈沖上升沿來到后，示波器成功捕獲到了延遲 4ns 后 ch2 中滿足 Trigger Level 的第四個上升沿的波形。

圖 依次按邊沿觸發

什么是第 N 個邊沿觸發？如何捕獲到信號閑置一段時間后的波形？

和“依次按邊沿觸發”類似的，還有“第 N 個邊沿觸發”，可以捕獲到當信號閑置一段時間后的波形，如圖，示波器成功捕獲了信號中時間超過 4us 后的滿足 Trigger Level 的第 2 個上升沿。 示波器的這種邊沿觸發在實際工作中發揮著巨大的作用，快速準確發現問題。

圖 第N個邊沿觸發除此之外，示波器還支持“視頻觸發”和“串行總線觸發”。

“視頻觸發”適用于 NTSC 和 PAL 標準的、以視頻 IRE 單位進行的光標測量。通過DSOX4VID 選件，將提供多種 HDTV 觸發標準，例如480p/60、567p/50、720p/50、720p/60、1080i/50、1080i/、1080p/24、1080p/25、1080p/30、1080p/50、1080p/60等。

“串行總線觸發”的選件非常豐富。您可以根據測試需求選擇I2C、SPI或RS232或CAN、LIN等等觸發和解碼功能。

通過以上的描述，相信您對示波器觸發方式有一定的了解。在工作中，要根據自己波形的特點來選擇適合的觸發類型。是德科技的示波器擁有豐富多樣的觸發類型，以及業界最高的波形捕獲率，一定能讓您在您的工作中所向披靡，能他人所不能。

示波器觸發優勢總結

有助于捕捉隱藏信號

降低電氣噪聲

提高測量精度

可用于微調觸發器和數據的對齊，使其保持同步

更輕松地調查快速信號或電氣干擾

示波器觸發問答

什么是示波器觸發電平和觸發斜率？

觸發電平是滿足觸發條件的電壓。例如，如果觸發器配置為在信號的上升沿開始掃描，則觸發電平就是上升沿發生的電壓。觸發斜率是導致觸發發生的信號方向。如果觸發器類型設置為在信號的上升沿開始掃描，則觸發斜率為正。

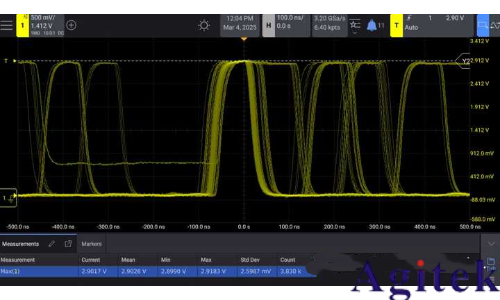

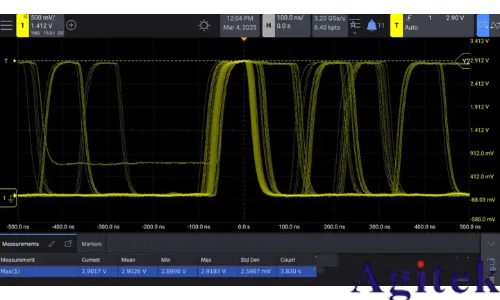

非常精確的示波器觸發電平

示波器觸發電平和斜率控制可以手動或自動調整。例如，要手動修改觸發電平，可以使用示波器的垂直控制將軌跡定位到所需的電壓電平。要調整觸發斜率，可以使用觸發控制選擇所需的邊沿（上升沿或下降沿）。您可以使用示波器的自動觸發功能自動調整觸發電平和斜率。

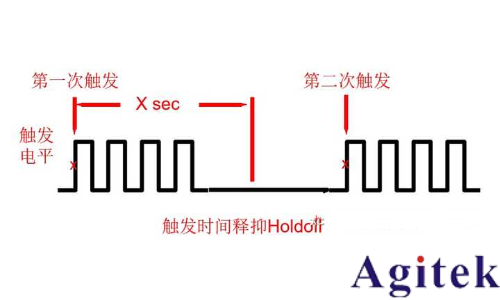

什么是示波器觸發釋抑 (Hold-Off)？

觸發釋抑是指在給定時間內禁用示波器觸發器。這可確保您不會捕獲來自雜散噪聲的多個數據點。

觸發釋抑是一種防止觸發過于頻繁的功能。當嘗試捕獲頻率極高的瞬態事件時，此功能非常有用。啟用觸發釋抑后，示波器將在觸發發生后等待一段時間，然后才允許觸發再次發生。這對于捕獲高速信號或研究噪聲信號也非常有用。

什么是示波器觸發對話框？

觸發對話框是數字示波器軟件中的一個窗口，可用于配置觸發設置。在觸發對話框中，您可以選擇觸發圖標模式、觸發源、觸發電平和觸發斜率。它還允許您啟用或禁用觸發釋抑功能。此功能有助于快速更改觸發設置，而無需訪問示波器顯示菜單，從而在嘗試捕獲僅持續很短時間的信號時節省時間。

什么是示波器觸發抖動和誤觸發？

觸發抖動是指觸發條件滿足的時刻與測量掃描開始的時刻之間的差異。誤觸發是指觸發條件滿足，但測量掃描未開始。抖動和誤觸發可能是由電氣噪聲、錯誤的觸發設置或其他因素引起的。當您嘗試捕獲高速信號或研究電氣噪聲時，抖動可能會導致問題。

什么是示波器觸發源？

示波器觸發源是可用于啟動測量掃描的信號。最常見的觸發源是示波器正在測量的通道。示波器觸發源有內觸發源和外觸發源兩種。如果選擇外觸發源，那么觸發信號應從外觸發源輸入端輸入，家電維修中很少采用這種方式。如果選擇內觸發源，一般選擇通道1（CH1）或通道2（CH2），應根據輸入信號通道選擇，如果輸入信號通道選擇為通道1，則內觸發源也應選擇通道1.

什么是噪聲抑制觸發耦合？

噪聲抑制觸發耦合是一種功能，當觸發器配置為在信號的上升沿或下降沿啟動掃描時，示波器可以忽略電氣噪聲。這在嘗試捕獲高速信號或研究電氣噪聲時非常有用。

使用示波器的觸發控件選擇所需的邊沿（正斜率或負斜率），然后啟用噪聲抑制功能。

什么是帶寬限制？

帶寬限制是一種限制被測信號帶寬的功能。這對于降低噪聲或研究電氣干擾非常有用。可以使用示波器的菜單或觸發對話框設置帶寬限制。

什么是帶寬增強？

帶寬增強功能可以提高示波器的帶寬。這對于捕獲高速信號或研究電噪聲非常有用。帶寬增強通常通過提高時基設置或增加每次測量的采樣數來實現。

什么是觸發校正？

由于示波器中的觸發路徑和數據采集路徑是兩個獨立的功能，因此觸發信號與數據可能會略微不一致。如果時基設置不正確或觸發信號中存在電噪聲，就會發生這種情況。觸發校正功能允許您微調觸發信號和數據的對齊，使它們保持同步。
