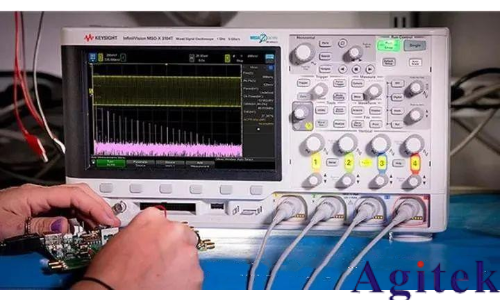

示波器校準有哪些主要參數?

——垂直幅度——水平掃描時間：顯示準確度，考察晶體振蕩器的性能

——上升時間（瞬態響應）：越短越好，可快速捕捉瞬時信號

——頻率響應（穩態響應）：更進一步考察給的寬帶余量

輸入阻抗示波器校準時需注意的事項

——耦合方式：直流、交流

——探頭設置：如何進行設置

——觸發：內觸發、外觸發。觸發方式不對，會導致信號不穩定

——阻抗匹配——帶寬限制——測試線纜：如何正確選用測試線纜

1. 耦合方式的選擇

直流耦合VS交流耦合 ——被測信號只測交流不測直流，將直流分量濾掉，稱為交流耦合 ——輸入信號有直流分量和交流分量一起進入測量電路，稱為直流耦合（推薦：對交、直流分量的響應特性） 是德科技示波器的校準——被測是德科技示波器首選直流耦合(DC Couple)方式，相應，校準器也應選擇直流耦合方式。

2. 探頭設置

——示波器探頭設置：1:1,10:1,100:1； ——示波器測量電壓幅值時(1) 探頭設置為10:1衰減，所測真實值應為讀數×10 (2) 探頭設置為100:1衰減，所測真實值應為讀數×100 ——是德科技示波器校準時，應將探頭設為1:1.

3. 觸發方式的選擇

選擇正確的觸發方式，可保證測量時波形穩定顯示。

——觸發源(SOURCE)的選擇應與所用通道一致。

——正確選擇出發源的前提下，還應注意調節觸發電平旋鈕(LEVEL)：緩慢調節觸發電平，上下微調觸發電平，從而使得被測信號能夠穩定地顯示在屏幕上（使用外觸發也一樣）。

4. 阻抗匹配 校準是示波器上升時間，及頻率響應（帶寬）時，

——基本處于射頻段使用； ——標準器設為50Ω輸出阻抗；——被測是德科技示波器輸入阻抗也應設為50Ω；對于有些中低檔示波器輸入阻抗只有1MΩ的 ——應外接一個通過式50Ω匹配阻抗（50Ω終端） ——端接在示波器的輸入端。

5. 帶寬限制 示波器一般都具有帶寬限制功能（BW ON）

——被測信號在限制帶寬以內充分響應，如果被測信號超出限制帶寬，則被測信號會被大大衰減，這樣就實現了測量時濾掉不需要的高頻干擾成分，但對于計量來說，這就產生了一個問題：在檢測頻率響應的時候，會出現超差的現象！so，在校準是德科技示波器時，如發現頻率響應超差，則應先考慮是否打開了帶寬限制。

總結如下，校準是德科技示波器頻率響應（帶寬）時，出阻抗匹配外，需注意：

——將帶寬限制（BW）關閉；
——保證全帶寬測量。

6. 測試線纜 上升時間及頻率響應的校準在高頻段進行，使用測試線纜時會有一定的衰減。為了減小誤差，是計量結果更加準確，我們應該：

——使用的線纜應盡量短

——接頭匹配，盡量減少轉接

——必要時先標定線纜的衰減量

示波器現場校準注意事項

1. 現場溫濕度監控

2. 儀器可靠接地：因?yàn)槭堑驴萍际静ㄆ饕话阍诟哳l段進行測量，所以接地很重要，一個是可以減少周圍儀器的共同干擾；另一個是保護儀器，保護人，減少漏電的可能性。

3. 防靜電措施 由于是德科技示波器一般處于射頻段，天氣情況會對儀器有干擾，而且靜電的瞬間放電會擊穿電容。預防措施：一、把儀器放在采取防靜電的工作臺上；二、工程師穿戴防靜電服飾。

4. 事先閱讀示波器使用注意事項

示波器校準問答

1. Keysigt InfiniiVision示波器校準的周期是多少?

Answer: 通常是1年，2000X/3000X/4000X兩年校準。

2. 我可以使用示波器校準帶100:1衰減頭的1153A嗎?

不可以, 不能使用示波器直接對帶有100:1衰減頭的1153A做探頭校準. 原因是示波器的校準輸出端無法輸出滿足100:1探頭校準所需的較高校準信號。您可以先對帶有10:1衰減頭的1153A做探頭校準, 之后接上100:1的衰減頭使用即可。
