Signal Studio

Signal Studio是集成在是德科技信號發生器（信號源）中的一款信號生成軟件。您可以用它來為特定應用生成適合的基帶、射頻和微波測試信號。您還可以用它快速生成定制參考信號，以便測試您的器件。Signal Studio提供了三種風格的導航和圖形界面，并且目前可支持最新的Windows操作系統。

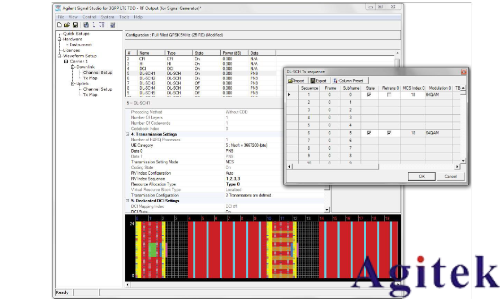

圖1 Signal Studio 的三種風格的導航界面

為工作臺和生產線應用生成信號

Signal Studio使您能夠連接到信號發生器，然后通過局域網(LAN)或通用接口總線 (GPIB) 連接到計算機。內置配置工具讓這個過程變得輕松快捷。Signal Studio用戶界面包含一個控制窗口，用戶通過這個窗口能夠直接控制連接的儀器。在高級自動化和控制方面，它的應用程序編程接口(API)公布了軟件的信號創建和生成參數。該功能還支持用戶自定義用戶界面，以方便信號生成。

在進行大規模生產部署時，您可以把在Signal Studio中創建的波形下載到信號發生器的非易失性存儲器中。該軟件還使您能夠使用可編程儀器標準命令(SCPI)或通過前面板調用和回放這些波形。您還可以將定制的測試波形輕松、快速地下載到多個信號發生器中。不過，在您使用Signal Studio生成波形時，需要注意許可證要求。

圖.2 使用 Signal Studio 與X系列信號發生器及分析儀的典型元器件測試配置

波形回放功能增強器件測試

Signal Studio的基本波形回放功能使您可以創建和定制波形文件，滿足元器件和發射機測試需求。您可以處理各種信號參數，計算波形結果，并下載文件以便使用信號發生器進行回放。以下是您可以使用Signal Studio 軟件實現以下功能：

創建頻譜校正信號，用于信道功率、頻譜模板和雜散測試

查看互補累積分布函數(CCDF)、頻譜、時域和功率包絡圖，以分析功率斜波、調制格式、功率變化、限幅等對器件性能的影響

利用波峰因數縮減技術調整峰均比(PAPR)

選擇SignalStudio軟件產品，您將可以保存 89600 VSA或X系列測量應用軟件的設置文件，以便進行進一步分析。

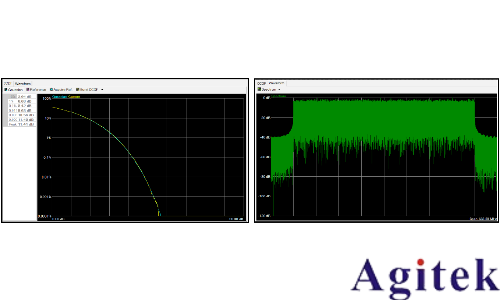

圖3 Signal Studio 的 CCDF 和綜合頻譜視圖

利用實時功能進行接收機測試

Signal Studio還可以生成符合標準的信號或自定義信號，以便對包含信道編碼和多天線端口的接收機系統和硬件組件進行早期測試。結合使用信號發生器（信號源）和/或示波器以及Keysight 89600 VSA軟件或X系列測量應用軟件，能夠評測接收機鏈(RF、IF和 IQ)各個階段的接收機性能。

所選 Signal Studio軟件的實時功能還擁有其他額外特性，可以幫助您在開發過程中的各個階段創建信號，用來測試接收機設計。高級選項使您能夠創建完整的通道編碼信號，用于分析接收機BER、FER、BLER和PER,從而在專用集成電路(ASIC）、數字信號處理(DSP)等應用中驗證基帶子系統編碼。您還可以在射頻/基帶集成、系統級測試等過程中檢查接收機的性能和功能。
