使用前面板設置漏電流應用

要從前面板設置應用：

1. 根據器件連接（第 6-2 頁）中的說明，使用測試導線將電容器連接到 2450 的后面板。

2. 重置 2450。

a. 按 MENU（菜單）鍵。

b. 在 System（系統）下，選擇 Info/Manage（信息/管理）。

c. 選擇 System Reset（系統重置），然后選擇 OK（確定）。

3. 顯示 按 TERMINALS FRONT/REAR R）。 （端子前/后）開關，將儀器設置為使用后面板端子（開關左側

4. 按 HOME（主頁）鍵。

5. 按 FUNCTION（功能）鍵。

6. 在 Source Voltage and Measure（源電壓和測量）下，選擇 Current（電流）。

7. 選擇 Source（源）（位于主屏幕底部）。

8. 輸入 20 V 并選擇 OK（確定）。

9. 按 MENU（菜單）鍵。

10. 在 Trigger（觸發）下，選擇 Templates（端子）。

11. 將 Templates（模板）設置為 DurationLoop（時長循環）。

12. 將 Duration（時長）設置為 30s。這是吸入時間。

13. 將 Delay（延遲）設置為 0.2s。

14. 按 HOME（主頁）鍵返回主頁屏幕。

15. 按 TRIGGER（觸發）鍵。系統將提示您更改測量方法。

16. 量完成后，儀器關閉輸出。 選擇 Yes（是），然后選擇 I

查看前面板圖形中的測量值

要查看前面板圖形上的漏電流測量值：

1. 按 MENU（菜單）鍵。

2. 在 Views（視圖）下，選擇 Graph（圖表）。

3. 選擇 Scale（標度）選項卡。

4. 在 Scale Format（標度格式）旁的 Y-Axis（Y 軸）下，選擇 Log（日志）。

5. 在 Method（方法）旁的 X-Axis（X 軸）下，選擇 Show All Readings（顯示所有讀數）。

6. 選擇 Graph（圖形）選項卡以查看圖形。

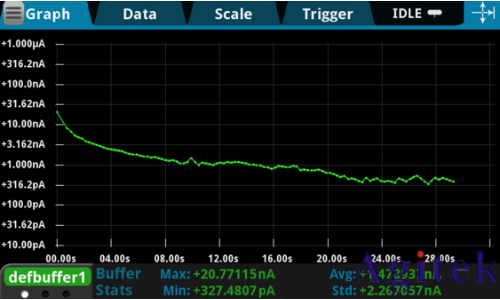

下圖顯示了本應用的前面板圖形。

使用 SCPI 命令設置漏電流應用

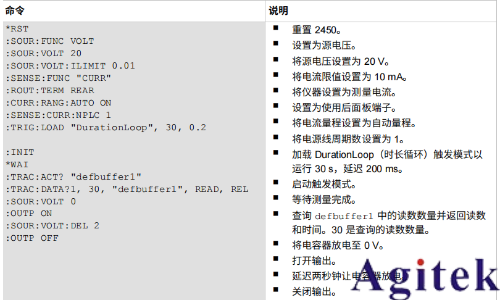

以下 SCPI 代碼通過提供 20 V 電壓源并測量產生的漏電流來執行電容器漏電測量。DurationLoop（時

長循環）觸發模式模板施加電壓 放電到 0 V，并且輸出關閉。 30 秒，并以 200 ms 的時間間隔進行測量。在時長時間過后，電容器為本應用示例發送以下命令：

使用 TSP 命令設置漏電流應用

可從 Keithley Instruments Test ｓｃｒｉｐｔ Builder (TSB) 運行以下 TSP 代碼。可從 tek.com.cn/keithley 獲得TSB 的信息，請參閱 軟件工具。您可以安裝并使用 TSB 在線幫助以及《 TSB 2450 為支持 型號參考手冊》 TSP 的儀器編寫代碼和開發腳本。有關如何使用中的“TSP 操作簡介”一節。

要使用其他編程環境，您可能需要對示例 TSP 代碼進行一些更改。

默認情況下，2450 使用 SCPI 命令集。在向儀器發送 TSP 命令前，必須選擇 TSP 命令集。

要啟用 TSP 命令：

1. 按 MENU（菜單）鍵。

2. 在 System（系統）下，選擇 Settings（設置）。

3. 將命令集設置為 TSP。

4. 在系統提示重新啟動時，選擇 Yes（是）。

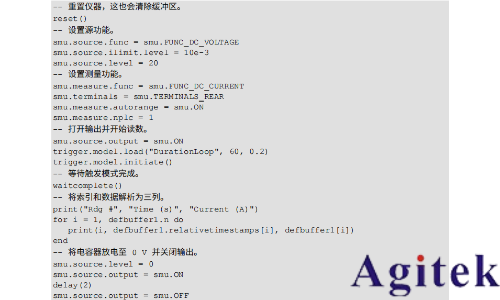

以下 TSP 代碼通過提供 20 V 電壓源并測量產生的漏電流來執行電容器漏電測量。DurationLoop（時長循環）觸發模式模板施加電壓 放電到 0 V，并且輸出關閉。 60 秒，并以 200 ms 的時間間隔進行測量。在時長時間過后，電容器代碼執行后，測量結果將顯示在 Test ｓｃｒｉｐｔ Builder 的儀器控制臺中。從儀器控制臺中，您可以將數據復制到電子表格中繪制圖形.
