普源DG5000 系列信號發生器IQ 映射
如前所述，IQ 調制方式使數字和模擬之間搭起了矢量的橋梁。IQ 映射正是對該橋梁作用的說明。DG5000 提供了豐富的多進制數字調制方式（4QAM、8QAM、16QAM、32QAM、64QAM、BPSK、QPSK、OQPSK、8PSK、16PSK），其中 MPSK 信號（BPSK、QPSK、OQPSK、8PSK、16PSK）可以用矢量圖描述，矢量端點分布在一個圓上，而 MQAM 信號（4QAM、8QAM、16QAM、32QAM、64QAM）可以用星座圖描述，星座圖常為矩形或十字形，M=4，8，16，32，64 時星座圖均為矩形。
1. 4QAM（4-Quadrature Amplitude Modulation）

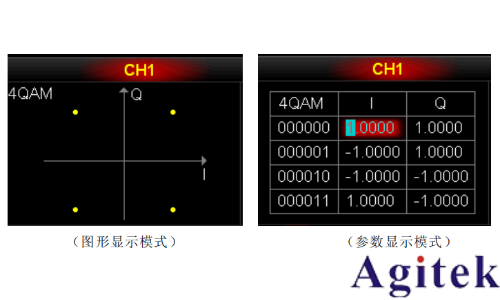

內調制時，按 選擇映射 軟鍵選擇任一種調制方式（如 4QAM）。4QAM 星座圖如下所示：
此時按 編輯映射 軟鍵，打開 IQ 映射編輯界面，由圖可見，4QAM 有 00，01，10 和 11 四種狀態，對應四組 IQ 分量。
使用 軟鍵選擇需要編輯的數據，使用旋鈕改變相應的數值，單位默認為 V。每個 IQ 分量的設置范圍為-1 V 至 1 V。
按 默認值 軟鍵可使映射關系恢復到默認狀態。按 確定 軟鍵將確認已編輯的數據并返回上一級菜單。然后，信號發生器按照當前的配置調制載波，并輸出 IQ 已調信號。
其他調制方式的矢量圖/星座圖和映射表如下：

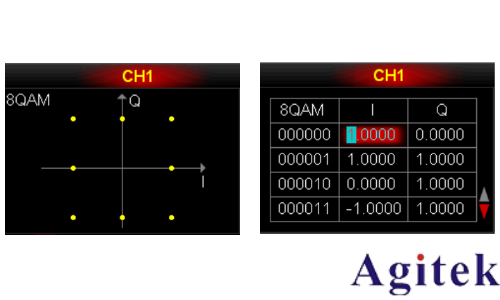

2. 8QAM（8-Quadrature Amplitude Modulation）

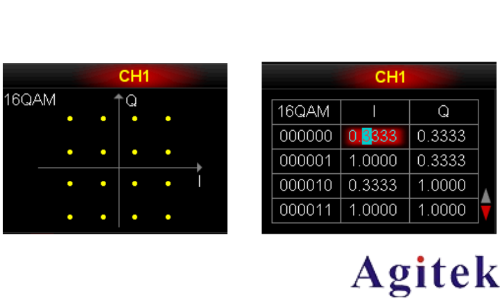

3. 16QAM（16-Quadrature Amplitude Modulation）

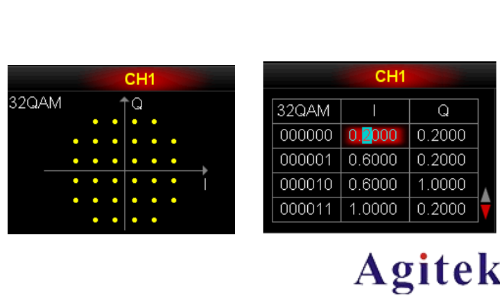

4. 32QAM（32-Quadrature Amplitude Modulation）

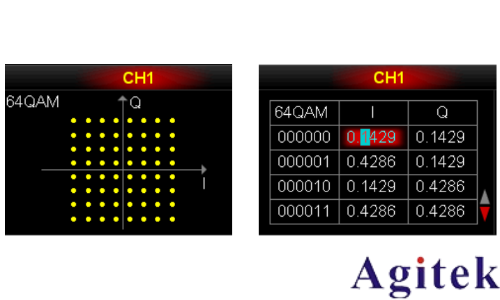

5. 64QAM（64-Quadrature Amplitude Modulation）

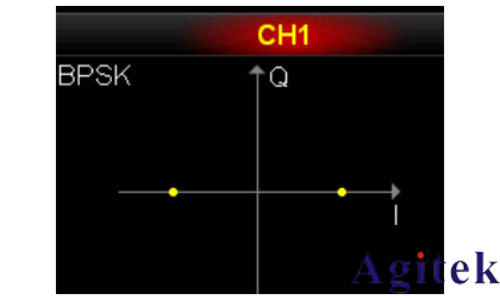

6. BPSK（Binary Phase Shift Keying）

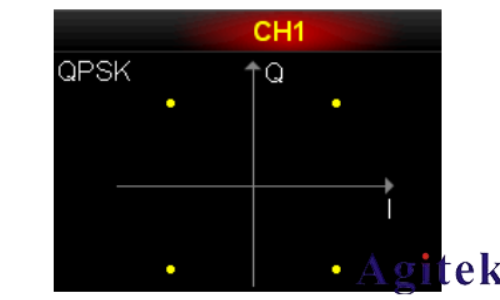

7. QPSK（Quadrature Phase Shift Keying）

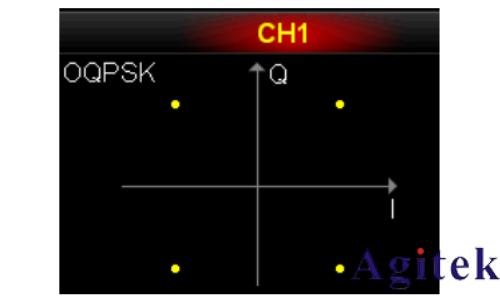

8. OQPSK（Offset Quadra Phase Shift Keying）

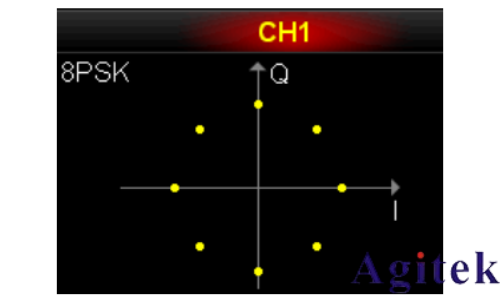

9. 8PSK（8-Phase Shift Keying）

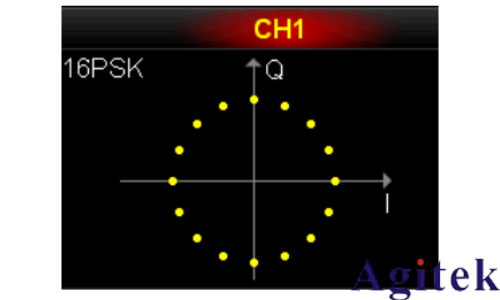

10. 16PSK（16- Phase Shift Keying）
