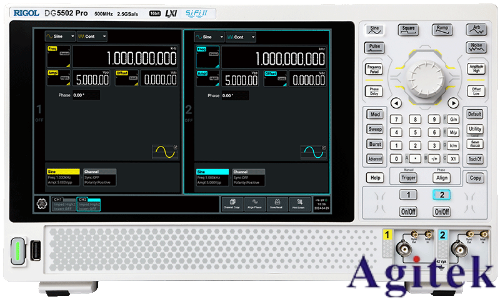

按 Arb 鍵并使用菜單翻頁鍵

打開第 2/2 頁菜單，然后按 創建波形 軟鍵打開任意波創建菜單。

1. 循環周期

按下該菜單軟鍵后，可通過數字鍵盤或旋鈕設置新波形的周期。周期可設置范圍為 20 ns 至 1 Ms。在波形中，最后一個可定義點的時間值必須小于周期。

2. 電平上限

按下該菜單軟鍵后，可通過數字鍵盤或旋鈕設置新波形的電平上限。電平上限的最大值為+5 V（50 Ω），最小值為大于當前“電平下限”的最小值。

3. 電平下限

按下該菜單軟鍵后，可通過數字鍵盤或旋鈕設置新波形的電平下限。電平下限的最小值為-5 V（50 Ω），最大值為小于當前“電平上限”的最大值。

4. 初始化點數

當創建新波形時，波形編輯器最初會自動建立一個具有兩個點的波形。默認情況下，點 1 固定在 0 s，點 2 時間值略小于指定周期，并且兩個點的電平值都等于“電平下限”。

按下該菜單軟鍵后，可通過數字鍵盤或旋鈕設置新波形的初始化點數，最多可創建 524288（512 kpts）點的任意波。如有需要，您可以參考下文說明“插入”或“刪除”點。

5. 插值

按下該菜單軟鍵啟用或禁用在波形的定義點之間的插值方式。

l 插值關閉：禁用插值時，波形編輯器將在兩點之間保持恒定的電壓電平并建立一個階梯狀的波形。

l 線性插值：波形編輯器會用一條直線將兩個定義的點連接起來。

l Sinc：波形編輯器會用一條平滑的曲線將兩個定義的點連接起來。在設置編輯點的電壓時，請盡量不要讓編輯點的電壓等于任意波的“電平上限”或者“電平下限”，否則可能會導致插值點超出電平范圍而產生非理想曲線。

6. 點編輯

通過為每個波形點指定時間和電壓值來定義波形。

按下該菜單軟鍵進入“點編輯”界面。

l 點數：設置所需編輯點的 ID。默認編輯點 ID 為 1，用戶可以通過數字鍵盤或旋鈕修改該參數。

l 時間：設置當前點在一個周期中的時間位置。該設置受前一個編輯點和后一個編輯點時間位置的限制。注意，點 1 的時間固定在 0 s。

l 電壓：設置當前點的電壓值，單位為 mV 或 V。可設置的電壓值范圍受初始化時的“電平上限”和“電平下限”的限制。

l 插入：在當前編輯點和下一編輯點的中點位置插入一個新的波形點。

l 刪除：從波形中刪除當前點，并將剩余點使用當前插值方式連接起來。注意，不能刪除第一個波形點以及最后一個波形點。

7. 塊編輯

通過編輯起始點和終止點的時間值和電壓值，并通過線性插值自動設置中間各點來定義波形。

按 插值 軟鍵選擇“線性插值”后，再按下該菜單軟鍵進入“塊編輯”界面。

l X1：設置塊起始點的 ID（即塊起始點的時間位置）。注意，起始點 X1 應小于初始化點數，并且小于或等于 X2。

l Y1：設置塊起始點的電壓值，單位為 mV 或 V。

l X2：設置塊終止點的 ID（即塊終止點的時間位置）。注意，終止點 X2 應小于或等于初始化點數，并且大于或等于 X1。

l Y2：設置塊終止點的電壓值，單位為 mV 或 V。

l 執行：按照當前的設置編輯起始點和終止點之間的各個點。

l 刪除：從波形中刪除 X1 與 X2 之間的可編輯點，并用插值方式連接起始和終止點。注意，不能刪除第一個波形點以及最后一個波形點。

8. 保存

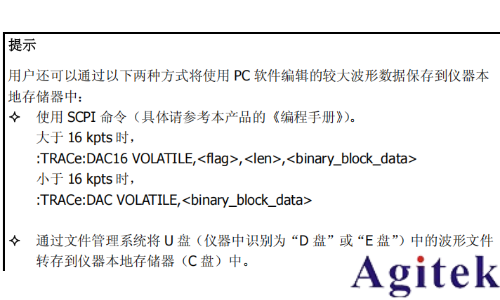

當前創建的波形存儲在易失性存儲空間中，如果該空間已存在波形數據，則將其覆蓋。按下該菜單軟鍵進入文件保存界面（參考“存儲和調用”）。用戶可將已創建的波形存儲到儀器內部存儲器（C 盤）或者外部存儲器（D 盤或 E 盤）中。
