可充電電池或二次電池常用來取代電子設備，如筆記本 電腦、視頻游戲控制器、手機、數碼相機和遙控器中使用的 一次性電池。為了改進或取代現有電池技術，研究人員正在 研究延長電池壽命同時降低充電電池成本的方法。常見的可 充電電池種類包括鋰離子電池、鎳氫電池和鎳鎘電池。通常 利用放電和充電循環來對二次電池特征進行測試。循環測試 提供電池的有關信息，如內部化學物質、容量、可用周期數 及壽命。在生產測試中，往往通過充電/放電循環來驗證電 池的性能指標，并確保其沒有缺陷。

典型的電池充電/放電測試設置通常包括可編程電源、 電子負載、電壓表和電流表。這些系統需要眾多軟件和硬件 配置，以實現工作測試臺中所有儀器的同步。

另一個方案是使用恒電位儀或恒電流儀，這些都是電化 學研究中常用的儀器。恒電位儀是一種用于控制兩個電極之 間電壓差的電子儀器，通常是一個工作電極和一個輔助電極。 恒電流儀是一種控制和測量?jī)x器，能夠使通過電化學電池的 電流保持恒定。對通過電池（如充電電池）的電流進行控制 比對電極電勢進行控制更容易。

遺憾的是，使用恒電位儀或恒電流儀存在著諸多不足。 許多這類儀器沒有顯示屏，或者許多控制旋鈕需與指定軟件 一起才能在用戶計算機上運行具體測試。如果用戶想改變測 試，或者將設備重新用于預先測試清單中不包括的應用時， 用戶通常無法進行控制的。如果不能利用源代碼或編程命令， 那么用戶就不能執行定制的測試，也不能將設備重新?lián)碛袑?shí) 驗室中的其他應用(如基本的I-V曲線)。

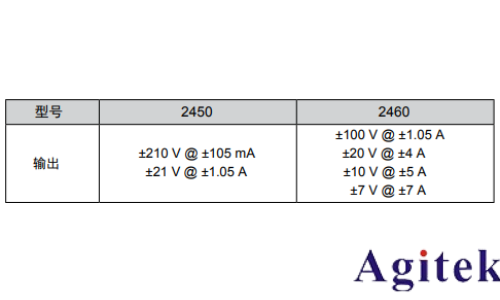

許多恒電位儀或恒電流儀的電流或電壓源輸出能力有限。恒電 流儀電流在灌電流（放電）或拉電流（充電）模式時，其電流往往 在數百毫安以?xún)?nèi)。大電流方案可能無法實施灌電流。

利用稱作“源測量單元”(SMU) 或“數字源表?儀器”的儀器， 可以簡化電池測試。數字源表是一種能夠源和測量電流和電壓的測 試儀器。吉時利2450和2460型數字源表源測量單元(SMU) 儀器具有 拉/灌電流以及測量電壓和電流的靈活性，使得它們非常適合電池的 電流循環方案。利用2450或2460型儀器，用戶只需設置一部?jī)x器而 非整架設備。因此，2450或2460型儀器可以通過拉電流為電池充電， 通過消耗功率為電池放電，并對電壓和負載電流進行監控。

電池充電/放電

恒定電流充電和放電的速率定義為電池容量，即電池可以存儲 的電荷數量。電池容量由可用毫安小時(mAH)來說明，應當用放電 或負載、電流來表示。在1小時內對整個電池進行放電時的放電電流 稱為C速率。例如，額定1000mAH的電池，如果以1C速率放電，那 么它在1小時的輸出即為1000mA。如果500mAH電池在50mA時放 電，然后以C/10(0.1C)速率放電，那么它可以作為50mA源供電10 小時。

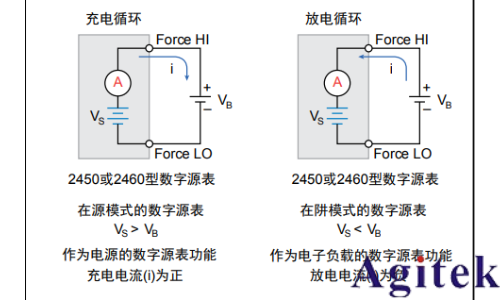

當電池放電時，數字源表作為阱，因?yàn)樗碾娔芏皇翘?/span> 供電源。將數字源表儀器電壓源設置為低于電池電壓，電流限幅 設置為放電速率。當輸出啟用時，電流從電池流入數字源表儀器 的高電平端口。因此，電流讀數將是負數。放電電流應當保持恒 定，直到電池電壓下降至數字源表儀器的電壓源設定值。

與電池連接

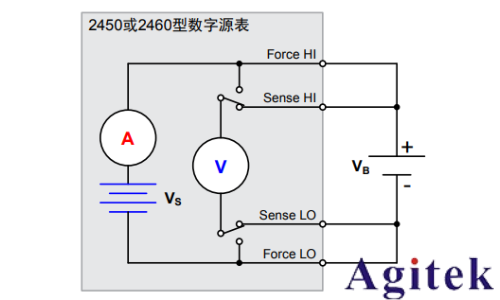

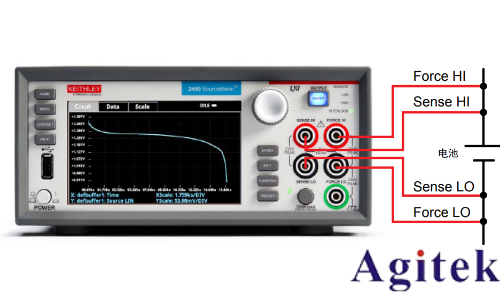

為了建立測試，需將2450或2460型觸摸屏數字源表與電池進 行連接，如圖3所示。將儀器端口與電池進行4線或程控檢測連接， 以可以消除引線電阻的影響。這樣，測得的電池電壓盡可能接近 其端口電壓。

自動放電循環

電池的充電和放電循環通常需要幾個小時，因此自動化測試 非常重要。利用儀器的任何通信接口(GPIB、USB或以太網)，都 可執行測試。程控通信接口的后面板連接位置如圖4所示。

為實現充電和放電，應當對數字源表 儀器進行設置，執行以下步驟： 1. 設置4線配置測量。 2. 設置數字源表儀器測量電流，使得用戶 可以監視負載電流。 3. 使用高阻抗輸出關閉。當Output（輸出） 關閉后，這個輸出關閉狀態將開啟輸出 繼電器。這將防止電池連接后輸出關閉 時電池出現泄漏。 4. 設置數字源表一起的輸出電壓。即使儀 器設置為輸出電壓，它仍將在恒流模式 運行，因?yàn)樵谶_(dá)到期望電壓之前，它將 處于電流限幅之內。 對于電池充電，VS > VB。 對于電池放電，VS < VB。 5. 開啟電壓源回讀功能，使得電池充電或 放電時，數字源表電壓能夠測量電池電 壓。 6. 將電流限幅（或極限）設置為電池充電 或放電的電流水平。這是測試的負載電 流。 7. 回讀負載電流、源回讀電壓以及相應的 時間戳。 8. 監視電壓，直到電池電壓達到期望的電 壓電平，并停止測試。

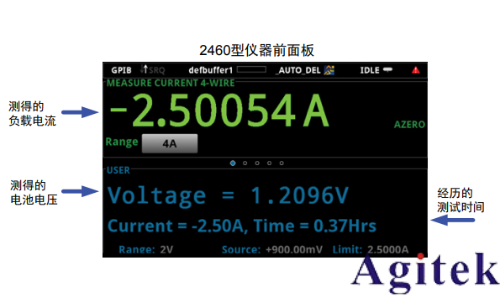

除了通過總線監視讀數，在測試過程 中，數字源表還能同時通過用戶界面，顯 示負載電流、電池電壓以及經歷的測試時 間。請看在2460型儀器顯示屏上呈現的大 字體、易讀測量結果

2450或2460型觸摸屏數字源表是對可充電電池的充電和放電循環 進行測試的理想工具，因?yàn)樗哂芯_地4象限、高功率輸出，能夠精 確地測量電流和電壓。利用單一儀器進行電池測試，不僅簡化測試設置， 縮短編程時間，而且節省機架空間。
