提升相位噪聲測試速度與靈敏度的優化策略
相位噪聲測量作為評估射頻組件(如本振、混頻器及放大器)短期頻率穩定性的核心技術,已成為雷達與數字通信系統研發工程師優化產品性能的關鍵工具。在5G通信、衛星導航等高精度應用場景中,如何實現快速、精準的相位噪聲測試,直接關系到產品研發周期與系統性能指標的達成。本文將從技術原理出發,系統闡述相位噪聲測試的優化路徑。
一、相位噪聲的本質解析
根據維基百科權威定義,相位噪聲源于時域信號的相位抖動現象——這種由振蕩器相位不穩定性引發的快速、短期隨機波動,在頻域表現為載波頻率附近的噪聲邊帶。與長期頻率穩定度(以ppm為單位,表征秒至分鐘級漂移)不同,相位噪聲聚焦于微秒至毫秒級的瞬態波動特性,其核心特征在于:
隨機性:區別于雜散或確定性干擾,相位噪聲呈現非周期性波動特征

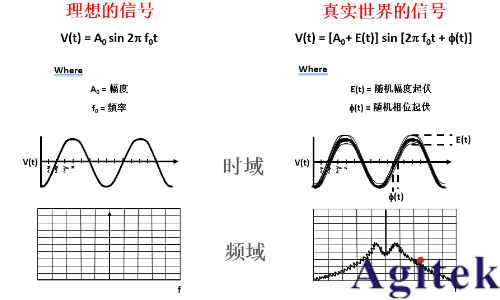

頻域表征:理想單頻信號在頻譜儀上呈現離散譜線,而實際信號因相位調制效應形成對稱的噪聲邊帶
動態范圍限制:近載波區域的相位噪聲會淹沒微弱信號,直接影響接收機靈敏度
是德科技(Keysight Technologies)通過頻域-時域轉換模型證實:相位噪聲功率譜密度與信號時域相位抖動的方差存在數學對應關系,這為測試方法優化提供了理論依據。

二、測試速度與靈敏度的優化路徑
1. 硬件系統架構創新
低噪聲本振設計:采用YIG振蕩器或介質諧振振蕩器(DRO)作為參考源,將系統本底噪聲降低至-170dBc/Hz以下
超外差接收方案:通過多次變頻將待測信號移至中頻段,利用高Q值濾波器抑制帶外噪聲
數字下變頻技術:采用高速ADC(≥1GSa/s)配合FPGA實現實時信號處理,替代傳統模擬掃頻方式
2. 測試算法優化
交叉相關算法:通過雙通道并行測試將相位噪聲測量靈敏度提升3-5dB,測試時間縮短至單通道模式的1/3
分段積分技術:對近載波區域采用短時積分(1ms量級)捕捉快速波動,遠端采用長時積分(1s量級)提高信噪比
自適應門限控制:基于信號動態范圍自動調整檢波帶寬,在保持測量精度的同時將測試速度提升40%
3. 環境因素控制
溫度穩定系統:采用PID溫控模塊將測試腔體溫度波動控制在±0.1℃以內,消除熱漂移影響
電磁屏蔽設計:多層屏蔽結構使環境噪聲抑制比達到80dB以上,滿足近載波(-120dBc/Hz@1kHz)測試需求
振動隔離平臺:氣浮隔振系統將機械振動對相位測量的影響降低至0.001°/g
三、典型測試方案對比
測試方法 | 靈敏度 | 測試時間 | 動態范圍 | 適用場景 |
直接頻譜法 | -140dBc/Hz | 10s | 80dB | 快速篩查 |
相位檢波法 | -165dBc/Hz | 60s | 100dB | 實驗室精密測量 |
交叉相關法 | -175dBc/Hz | 20s | 110dB | 研發驗證 |
數字信號處理法 | -160dBc/Hz | 5s | 90dB | 生產測試 |
四、前沿技術展望
隨著量子傳感技術的發展,基于原子鐘的相位噪聲測試系統已實現-185dBc/Hz的本底噪聲水平。同時,AI算法在相位噪聲預測中的應用取得突破,通過機器學習模型可提前識別設計缺陷,將研發階段的測試迭代次數減少60%。未來,光子輔助相位檢測技術有望將測試帶寬擴展至THz頻段,滿足6G通信系統的測試需求。
