在數字化浪潮推動下，存儲器件已成為支撐現代電子系統的核心基礎設施。作為當前主流的內存技術，DDR SDRAM（雙倍數據率同步動態隨機存取存儲器）歷經五代技術迭代，其傳輸速率已突破6.4Gbps大關，同時功耗較前代降低20%以上。這種指數級性能躍升背后，是信號完整性、時序精度和系統協同等測試維度的幾何級復雜度增長。本文將系統解析DDR5技術特性，并闡述其全鏈路測試解決方案。

一、DDR5技術架構革新

DDR5標準在繼承前代技術精髓的基礎上，實現了三大維度突破：

性能維度：數據速率從DDR4的3200MT/s提升至6400MT/s，通過16n預取架構將突發長度擴展至BL16，使內存帶寬密度實現翻倍增長。

能效維度：工作電壓從1.2V降至1.1V，配合PMIC電源管理芯片實現動態電壓調節，單位比特能耗降低達30%。

密度維度：?jiǎn)晤w粒容量突破64Gb，通過32Bank Group架構設計顯著提升并行訪問效率，特別適用于AI訓練等高并發場景。

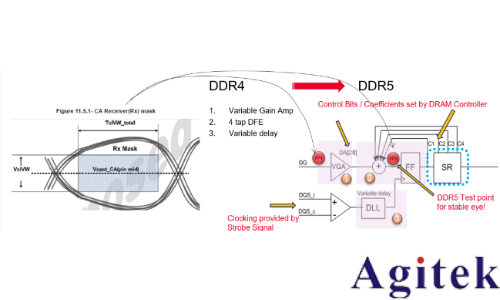

技術演進背后是底層架構的顛覆性創新：DDR5首次引入SerDes技術，采用DFE（決策反饋均衡）和CTLE（連續時間線性均衡）混合均衡方案，有效解決了高速信號傳輸中的ISI（碼間干擾）問題。同時，CA總線訓練機制的引入，使時序參數從固定閾值轉向動態適配，這對測試系統的實時分析能力提出全新要求。

二、DDR5測試技術挑戰

面對6.4Gbps的信號速率，傳統測試方法遭遇三大瓶頸：

信號完整性分析：眼圖閉合程度加劇，要求測試設備具備≥50GHz帶寬和10bit垂直分辨率

抖動分解精度：需區分RJ（隨機抖動）、DJ（確定性抖動）等12類抖動成分，測量不確定度需控制在0.1ps以內

協議解碼深度：需實時捕獲200層以上協議棧交互，支持PRBS31偽隨機序列的誤碼率測試

三、全鏈路測試解決方案

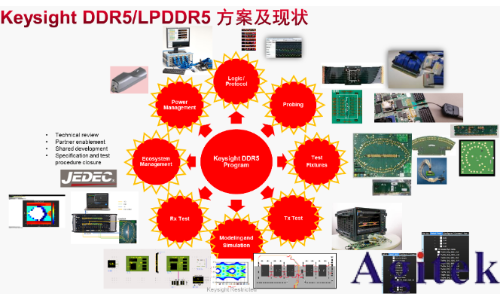

作為JEDEC標準制定核心成員，是德科技構建了覆蓋物理層到協議層的完整測試體系：

1. 發射端測試方案

采用UXR系列110GHz實時示波器，配合D9050DDRC自動測試軟件，可實現：

12類眼圖參數自動測量（Eye Height/Width/Mask等）

抖動成分分解（RJ/DJ/PJ/BUJ等）

預加重/去加重效果驗證

S-參數模型提取與信道仿真

2. 接收端測試方案

基于M8020A 32Gbps誤碼儀和UXR示波器，構建閉環測試系統：

支持DQS/DQ/CA總線靈敏度測試

DFE均衡器特性表征（Tap系數優化）

應力眼圖測試（Stressed Eye）

電壓/時序容限分析（Voltage/Timing Margin）

3. 協議層測試方案

U4164A邏輯分析儀搭載B4661A存儲器分析軟件，提供：

實時協議解碼（支持DDR5所有命令集）

200層以上協議棧追蹤

時序違規定位（Setup/Hold Time Violation）

功耗分布分析（Power Consumption Profiling）

4. 系統級測試方案

針對RDIMM/LRDIMM模塊，提供：

FS2600 Interposer夾具實現信號無損采集

W5643A BGA Interposer支持芯片級測試

電源完整性分析（PDN Impedance Measurement）

熱仿真與可靠性驗證

四、技術演進展望

隨著PCIe 6.0和CXL 3.0等高速協議的普及，DDR內存測試正朝著"三超"方向發展：超高速率（12.8Gbps+）、超低抖動（<50fs RMS）、超寬頻帶（100GHz+）。是德科技最新推出的UXR0504A示波器，憑借110GHz帶寬和256GSa/s采樣率，為DDR6時代測試做好了技術儲備。

在AI算力爆炸式增長的背景下，DDR內存測試已從單一參數驗證轉向系統級性能評估。通過構建涵蓋設計仿真、信號采集、協議分析和系統驗證的全鏈路測試平臺，工程師能夠更高效地平衡性能、功耗和成本三大約束，加速下一代存儲產品的上市進程。
