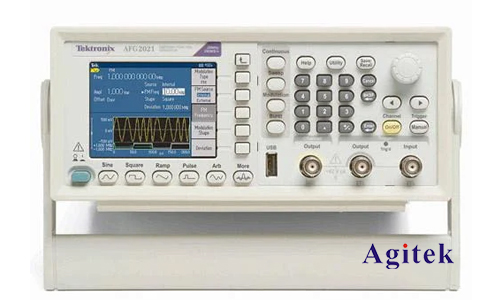

泰克(Tektronix)作為全球領先的電子測試測量儀器供應商，其信號發生器產品線以高精度、多功能性和可靠性著稱。其中，脈沖寬度調制(Pulse Width Modulation,PWM)技術是許多泰克信號發生器的重要功能，廣泛應用于各種電子系統的設計、測試和調試中。本文將深入探討泰克信號發生器中PWM技術的細節，涵蓋其原理、參數設置、應用以及需要注意的關鍵點。

　　一、PWM的基本原理

　　脈沖寬度調制是一種通過改變脈沖信號的寬度來控制平均電壓或電流的技術。與傳統的模擬調制方式不同，PWM使用一系列具有固定頻率的方波脈沖，通過改變每個脈沖的寬度來控制輸出信號的平均值。PWM信號的平均值與脈沖寬度成正比，而脈沖寬度通常用占空比(Duty Cycle)來表示，占空比定義為脈沖寬度與周期之比，通常以百分比表示。例如，50%的占空比意味著脈沖寬度占整個周期的二分之一。

　　在泰克信號發生器中，PWM的產生通常基于高精度時鐘和數字邏輯電路。通過軟件或硬件控制，用戶可以精確地設置PWM信號的頻率、占空比和幅度等參數。高性能的泰克信號發生器能夠提供極高的頻率分辨率和占空比精度，從而實現對輸出信號的精細控制。

　　二、泰克信號發生器中PWM參數的設置與控制

　　泰克信號發生器的用戶界面通常提供直觀的方式來設置和控制PWM信號的參數。用戶可以通過以下參數來調整PWM波形：

　　頻率(Frequency):PWM信號的載波頻率，決定了脈沖重復的速率。更高的頻率通常意味著更好的控制精度，但同時也可能帶來更高的噪聲和電磁干擾。泰克信號發生器通常能夠提供寬廣的頻率范圍，從幾赫茲到幾兆赫茲不等。

　　占空比(Duty Cycle):決定了每個脈沖的寬度，直接影響輸出信號的平均值。占空比的精度是PWM技術的關鍵指標之一。泰克信號發生器能夠提供高精度的占空比控制，通常可以達到小數點后幾位。

　　幅度(Amplitude):PWM信號的峰值電壓或電流。用戶可以根據實際需求設置合適的幅度值。

　　調制深度(Modulation Depth):在一些應用中，PWM信號的占空比可以被另一個信號調制，從而實現更復雜的信號控制。調制深度表示調制信號對PWM信號的影響程度。

　　邊緣時間(Rise/Fall Time):脈沖上升沿和下降沿的轉換時間。快速上升和下降時間對于一些高速應用至關重要。

　　泰克信號發生器通常允許用戶通過多種方式設置這些參數，例如通過前面板的旋鈕和按鍵、通過軟件界面或者通過GPIB/LAN等接口進行遠程控制。

　　三、PWM在泰克信號發生器中的應用

　　泰克信號發生器配備的PWM功能具有廣泛的應用，例如：

　　電機驅動和控制:PWM廣泛用于控制直流電機和步進電機的速度和轉矩。通過改變PWM信號的占空比，可以精確地調節電機的輸出功率。

　　電源管理:PWM技術在開關電源中扮演著關鍵角色，通過快速開關來控制電源的輸出電壓。

　　音頻放大器:某些音頻放大器使用PWM技術來實現高效的功率放大。

　　傳感器接口:某些傳感器使用PWM信號來傳輸數據。

　　模擬信號發生:通過高頻PWM信號及其濾波，可以產生模擬信號，并通過改變占空比實現模擬信號的調制。

　　電子電路測試:泰克信號發生器產生的PWM信號可以用于測試各種電子電路的響應特性，例如開關電源的效率、電機的控制精度等。

　　四、精度與局限性

　　盡管PWM技術具有諸多優點，但它也存在一些局限性：

　　諧波干擾:PWM信號本身包含豐富的諧波成分，可能會對其他電路產生干擾。需要采取濾波措施來減輕諧波的影響。

　　開關損耗:在高功率應用中，PWM開關的損耗可能會比較顯著。

　　精度限制:雖然泰克信號發生器能夠提供高精度的PWM信號，但精度仍然受到硬件和軟件限制。

　　泰克信號發生器中集成的PWM技術是一種強大的信號調制方法，在各種電子系統中都有著廣泛的應用。通過理解PWM的基本原理以及泰克信號發生器中PWM參數的設置和控制方法，工程師們可以充分利用PWM技術來進行電路設計、測試和調試，提高系統效率和性能。然而，在實際應用中也需要注意PWM的局限性，并采取相應的措施來減輕其負面影響。選擇合適的泰克信號發生器型號，并正確設置PWM參數，是保證測試精度和系統穩定性的關鍵，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
