CCD(Charge-Coupled Device)傳感器廣泛應用于數字成像領域，如數碼相機、監控?cái)z像頭、醫療影像設備等。AFE(Analog Front-End)作為CCD傳感器的核心電路之一，負責將傳感器輸出的模擬信號轉換為數字信號，其性能直接影響圖像質量。定時余量測試是評估AFE性能的重要環節，本文將詳細介紹泰克信號發生器在CCD傳感器AFE定時余量測試中的應用。

　　測試目的與適用范圍

　　測試目的:

　　確定AFE對輸入信號下降沿時間的靈敏度，即AFE能夠容忍的最小下降沿時間。

　　評估AFE在實際應用中能否準確地捕捉到快速變化的信號，從而保證圖像的清晰度和完整性。

　　適用范圍:

　　開發數字成像產品的半導體和電子公司。

　　負責設計和開發CCD傳感器電路的電子設計工程師。

　　泰克AFG3252信號發生器的優勢

　　泰克AFG3252信號發生器是一款功能強大的儀器，在CCD傳感器AFE定時余量測試中具有以下優勢：

　　高達120 MHz的脈沖頻率:能夠產生滿足AFE測試需求的高速脈沖信號，涵蓋了大多數CCD傳感器的應用場景。

　　獨立調節上升沿時間和下降沿時間:方便測試人員單獨調節下降沿時間，以精確測試AFE對下降沿時間的靈敏度，而不受上升沿時間的影響。

　　波形參數實時生效:無需中斷測試，即可實時調整波形參數，提高測試效率。

　　測試技巧與注意事項

　　阻抗匹配:將信號發生器的負荷阻抗設置為與連接電路的阻抗相匹配，確保信號的準確傳輸，避免信號衰減或反射。

　　隔離后沿變化:在測試中，應保持前沿時間不變，只調節后沿時間，以隔離AFE對后沿變化的靈敏度。

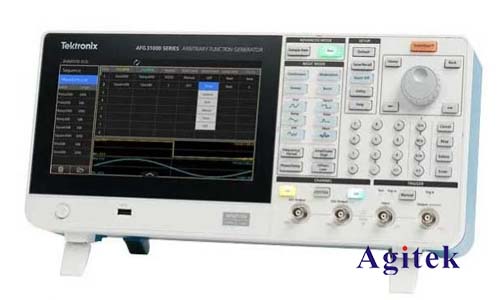

　　推薦型號：泰克AFG3252

　　泰克AFG3252信號發生器憑借其高性能、靈活性和易用性，成為CCD傳感器AFE定時余量測試的理想選擇。

　　通過使用泰克AFG3252信號發生器，電子設計工程師可以有效地進行CCD傳感器AFE定時余量測試，確保AFE能夠滿足性能要求，從而開發出高質量的數字成像產品，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
