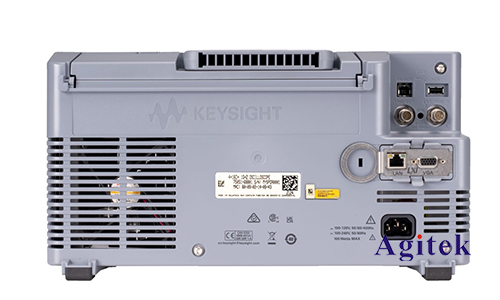

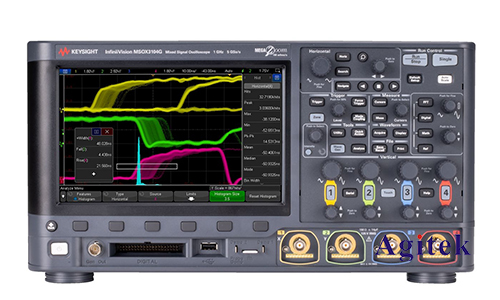

在電路設計和電源調試過程中，紋波測試是非常重要的一環。紋波是一種電壓或電流的周期性波動，通常發生在直流電源中，它們會影響電子設備的性能和穩定性。是德（Keysight）的DSOX3014G示波器是一個非常適合進行紋波測量的工具，它結合了高分辨率和先進的測量功能，為工程師提供了精準的數據和易于操作的界面。下面將詳細介紹如何使用是德DSOX3014G示波器進行紋波測試，幫助您更好地掌握這一重要技能。

　　準備工作

　　在開始測試之前，請確保您具備以下設備和條件：

　　1.是德DSOX3014G示波器：一臺高性能的示波器，具備1 GHz的帶寬和4個模擬通道。

　　2.探頭：推薦使用10:1的衰減探頭，確保其頻率響應足夠高以捕捉高頻紋波。

　　3.被測電源或電路：確保電源穩定并按照使用說明書進行正確接線。

　　4.接地環或減環：幫助減少測量過程中的地線干擾。

　　測試步驟

　　1.連接探頭

　　首先，將10:1的衰減探頭連接到示波器的輸入通道。探頭的地線應盡量短，以減少寄生電感的影響，從而獲得更精確的測量結果。

　　2.設置示波器參數

　　打開示波器并進行以下設置：

　　-時間基準（Time Base）：調整到適當?shù)臅r間范圍，一般設置為幾毫秒或更短，這樣可以更清晰地看到紋波。

　　-垂直靈敏度（Vertical Sensitivity）：設置為適當?shù)碾妷悍秶?，使紋波信號能夠在屏幕上清晰顯示。

　　-觸發（Trigger）：選擇合適的觸發模式，建議使用邊沿觸發并設置合適的觸發電平，確保能夠穩定地捕捉到紋波信號。

　　-帶寬限制（Bandwidth Limit）：如果紋波信號較小，可以啟用帶寬限制功能（例如20 MHz）以減少高頻噪聲的影響。

　　3.調整探頭位置

　　將探頭尖端接觸到被測電路的電源輸出端，同時將地線夾在地環上，盡量靠近測量點以減少地線環路帶來的干擾。此時，您應該能夠在示波器屏幕上看到電源紋波信號。

　　4.捕獲和分析數據

　　在示波器上捕獲穩定的紋波信號后，可以使用示波器的測量功能進行詳細分析：

　　-波形顯示：觀察屏幕上的波形，注意紋波的形狀和頻率。

　　-測量功能：利用示波器的自動測量功能，可以快速獲取紋波的峰峰值（Peak-to-Peak）、均方根值（RMS）和頻率等關鍵參數。

　　-頻譜分析：如果需要更詳細的頻率成分分析，可以使用示波器的FFT（快速傅里葉變換）功能，查看紋波的頻譜分布。

　　5.優化測量結果

　　為了獲得更精確的紋波測量結果，您可以進行以下優化：

　　-減小地線環路：盡量縮短探頭的地線，并使用接地環或減環。

　　-使用差分探頭：在一些高精度測量中，可以使用差分探頭以減少共模干擾。

　　-環境干擾：確保測量環境盡量遠離高頻干擾源，如電機、無線設備等。

　　實際應用案例

　　讓我們來看一個實際應用案例。在對一個開關電源進行紋波測試時，通過是德DSOX3014G示波器，您可以看到紋波信號的詳細信息。假設我們測得紋波的峰峰值為50 mV，頻率為100 kHz，通過FFT分析可以看到其頻譜主要集中在開關頻率及其諧波附近。這些信息對電源設計師來說至關重要，可以幫助他們調整電路參數，減少紋波干擾，提升電源性能。

　　是德DSOX3014G示波器是一款功能強大且操作簡便的工具，非常適合進行電源紋波測試。通過合理的設置和使用技巧，您可以準確地捕捉和分析電源紋波，幫助提升電源設計的質量和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
