在半導體技術持續演進的當下，二維（2D）層狀半導體憑借原子級厚度帶來的卓越柵場穿透特性，成為未來晶體管通道材料的關鍵候選者。對這類新材料的參數精準測定，是推動其從實驗室走向產業化的核心環節。本文以高校實驗室的測試實踐為切入點，圍繞二維層狀半導體與晶體管絕緣體材料的測試技術展開分析，詳解測試背景、參數、方法及設備方案。

測試背景：二維層狀半導體的技術潛力與測試必要性

二維層狀半導體的原子級厚度突破了傳統半導體材料的物理限制，其柵場穿透能力可大幅優化晶體管的開關性能，為摩爾定律的延續提供了新可能。在新材料研發階段，需通過系統性參數測定驗證其與理論設計的契合度，確保材料在介電、電容、電特性等方面滿足晶體管應用需求。

這類材料的測試核心在于捕捉其“低維度”帶來的特殊電學行為——原子層厚度導致材料的介電常數、電容電壓（CV）、電流電壓（IV）特性與三維材料存在顯著差異，傳統測試方法難以直接適配，因此亟需針對性的測試方案。

測試參數與技術指標解析

介電常數

介電常數是衡量材料儲存電場能量能力的關鍵參數，直接影響晶體管的柵極電容與漏電特性。對于二維層狀半導體，其介電常數的測定需結合高精度電容測試技術，以區分原子層厚度下材料與襯底、電極的復合介電效應。

CV/IV特性

CV特性：反映材料在偏置電壓下的電容變化規律，可用于分析材料的摻雜濃度、界面態密度等關鍵信息。二維材料的CV曲線需捕捉“低維度界面”的電容突變特征。

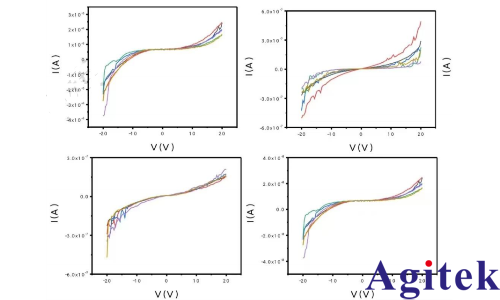

IV特性：體現材料的導電能力與電壓的關系，是評估材料電導率、歐姆接觸特性的核心依據。二維層狀半導體的IV曲線需關注其在低電壓區間的非線性行為與載流子輸運機制。

靜態電a容

靜態電容是材料在零偏置或固定偏置下的電容值，是驗證材料結構穩定性與介電性能一致性的重要指標。

測試方法與實驗設計

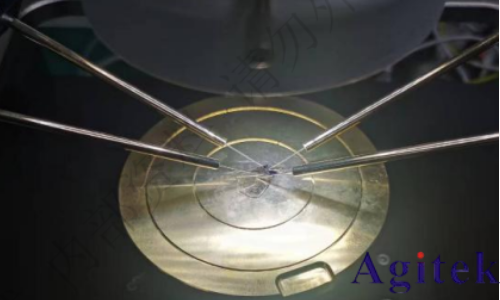

在高校實驗室的測試場景中，采用偏置電壓回掃法實現對材料電學特性的全面表征，具體流程為：5V→0V→5V→0V→5V。該流程可模擬晶體管工作時的電壓變化場景，同時捕捉材料在正向、反向偏置下的滯后效應與電滯回線，為分析材料的界面特性、電荷俘獲行為提供依據。

方案配置與設備選型

結合測試需求與成本控制，選用同惠TH2838A、TH1992B+定制上位機軟件作為核心實驗設備：

TH2838A：具備高精度電容測試能力，可實現寬頻率范圍（從低頻到高頻）下的介電常數與電容測量，滿足二維層狀半導體在不同電場頻率下的特性分析。

TH1992B：是高性能數字源表，能精準輸出偏置電壓并采集微弱電流信號，為IV特性測試提供穩定的電壓源與高靈敏度的電流測量能力。

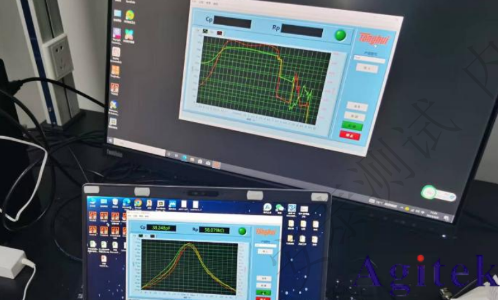

定制上位機軟件：實現測試流程自動化，支持CV、IV曲線的實時繪制與數據擬合，大幅提升實驗效率與數據處理精度。

競爭優勢與應用價值

該測試方案在高校實驗室場景中展現出功能強大、高性價比的雙重優勢：

功能上，可同時覆蓋介電常數、CV曲線、IV曲線等核心參數，滿足二維層狀半導體從介電性能到電輸運特性的全維度表征；

成本上，設備組合兼顧專業性與經濟性，契合高校實驗室的預算限制，為新材料研發提供“低成本、高精度”的測試解決方案。

從技術應用價值來看，這套測試方案不僅加速了二維層狀半導體的研發進程，更為其他新型晶體管絕緣體材料的測試提供了可復制的技術路徑，助力半導體材料領域的創新突破。

綜上，針對二維層狀半導體這類新型材料的測試技術，需在參數定義、方法設計、設備選型上實現精準適配。本文所述的測試方案以其功能與性價比的平衡，為高校實驗室及新材料研發機構提供了高效的技術支撐，推動新型半導體材料向產業化應用邁出堅實一步。
