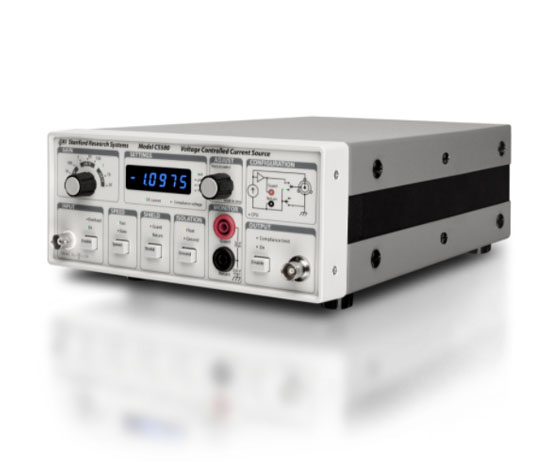

CS580
型壓控電流源為需要在靈活、易于使用的儀器中提供超低噪聲電流源的研究人員創造了新的功能。CS580
是鎖定放大器等靈敏交流儀器的天然伴侶，提供了一種直接從交流或直流控制電壓產生精密電流的簡便方法。該儀器提供和吸收電流，并具有高達 ±50 V
的可調節順從電壓，提供完整的“四象限”性能。CS580 是任何研究半導體和傳輸現象、超導性和納米技術的研究實驗室的一個受歡迎的補充，僅舉幾例。
輸出 | |
| 合規電壓 | 0 至 50 V（雙極） |
| 順從電壓誤差 | 0.5 % + 50 毫伏 |
| 直流輸出電阻 | 10 12 Ω（1 nA/V 增益） |
| 輸出電容 | <12 pF（過濾器關閉）， <500 pF（過濾器打開） |
| 保護輸出 | -50 V 至 +50 V， 5 kΩ 內阻 |
| 輸出功率 | 5 W （四象限采購/下沉） |
| 總諧波失真 | 0.01 % 典型值。 |
| 輸出連接器 | 用于電流輸出的 3 接線片三同軸。 用于負載電壓監測的香蕉插孔 |
| 共模電壓 | 250 Vrms（直流至 60 赫茲） |
| 共模隔離 | >1 GΩ，<1 nF |
輸入 | |
| 輸入范圍 | -2 V 至 +2 V |
| 輸入阻抗 | 100 kΩ |
| 輸入連接器 | BNC |
遠程接口 | |
| RS-232 | DB-9 連接器，9600 波特 |
| 光纖 | 連接到 SX199 光接口控制器。提供與 GPIB、 |
一般的 | |
| 工作溫度 | 0 °C 至 40 °C， |
| 功率 | <30 W，100/120/220/240 VAC，50 Hz 或 60 Hz |
| 尺寸 | 8.3" × 3.5" × 13.0" (WHL) |
| 重量 | 10 磅。 |
| 保修單 | 材料和工藝缺陷零件和人工保修一年 |
BNC 模擬輸入 (AC & DC) |
| 獲得 | 最大輸出 | 帶寬（無負載，典型值） | 獲得準確性 |
| 1nA/V | 2.2 毫安 | 5kHz | 1.2% |
| 10nA/V | 22 毫安 | 10kHz | 1.2% |
| 100 nA/V | 220 毫安 | 20kHz | 1.2% |
| 1μA/V | 2.2μA | 75kHz | 0.5% |
| 10μA/V | 22μA | 150kHz | 0.5% |
| 100μA/V | 220μA | 150kHz | 0.5% |
| 1毫安/伏 | 2.2毫安 | 150kHz | 0.5% |
| 10毫安/伏 | 22毫安 | 200kHz | 0.5% |
| 50毫安/伏 | 110毫安 | 150kHz | 1% |
| 增益漂移 | 200 ppm/°C | ||
| 抵消 | 3 mV（參考輸入） | ||
| 偏移漂移 | 1 mV/°C（參考輸入） | ||
內部直流電流源 |
| 獲得 | 最大輸出 | 直流精度 | 解析度 | 漂移（典型值） |
| 1nA/V | 2 毫安 | 0.5 % + 10 pA | 100 毫安 | 100 ppm/°C + 100 fA/°C |
| 10nA/V | 20 毫安 | 0.5 % + 10 pA | 1 帕 | 100 ppm/°C + 200 fA/°C |
| 100 nA/V | 200 毫安 | 0.5 % + 100 pA | 10 帕 | 100 ppm/°C + 2 pA/°C |
| 1μA/V | 2μA | 0.1% + 1 nA | 100 帕 | 50 ppm/°C + 20 pA/°C |
| 10μA/V | 20μA | 0.1 % + 10 nA | 1 毫安 | 50 ppm/°C + 200 pA/°C |
| 100μA/V | 200μA | 0.1% + 100 nA | 10 毫安 | 50 ppm/°C + 2 nA/°C |
| 1毫安/伏 | 2毫安 | 0.1% + 1 μA | 100 毫安 | 50 ppm/°C + 20 nA/°C |
| 10毫安/伏 | 20毫安 | 0.1% + 10 μA | 1μA | 50 ppm/°C + 200 nA/°C |
| 50毫安/伏 | 100毫安 | 0.1% + 50 μA | 10μA | 50 ppm/°C + 1 μA/°C |
