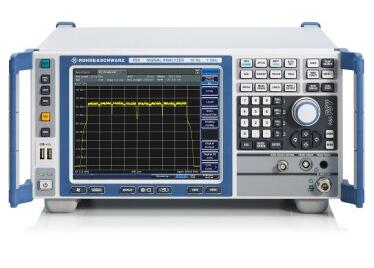

R&S?FSV信號頻譜分析儀特點和優勢：
頻率范圍最高為 4/7/13.6/30/40 GHz
最高 160 MHz 信號分析帶寬
基于觸摸屏的用戶界面，操作便捷直觀 (5 GHz)
0.4 dB 電平測量不確定性（最高 7 GHz）
在 10 kHz 頻率偏置下，相位噪聲為 –110 dBc (1 Hz)
+15 dBm 三階截止點 (TOI)
在 1 Hz 帶寬條件下，顯示平均噪聲電平 (DANL)： –155 dBm（在 1 GHz 條件下），–147 dBm（在 30 GHz 條件下）； 帶 R&S?FSV-B24 前置放大器： –162 dBm（在 30 GHz 條件下）
涵蓋相位噪聲、噪聲系數、矢量信號分析、模擬解調、EMI 診斷的通用測量應用
支持 LTE（包括 LTE Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000?/1xEV-DO、Bluetooth? 的無線測量應用
在使用諧波混頻器的情況下，頻率最高達 500GHz
使用可拆固態盤或硬盤驅動器，以確保測試數據的機密性
始終保持固件更新
R&S?FSV信號頻譜分析儀規格：
| 頻率 | ||
| 頻率范圍 | R&S?FSV4 | 10 Hz 至 4 GHz |
| R&S?FSV7 | 10 Hz 至 7 GHz | |
| R&S?FSV13 | 10 Hz 至 13.6 GHz | |
| R&S?FSV30 | 10 Hz 至 30 GHz | |
| R&S?FSV40 | 10 Hz 至 40 GHz | |
| 參考頻率的老化 | 1×10-6 | |
| 帶 R&S?FSV-B4 選件 | 1×10-7 | |
| 帶 R&S?FSV-B14 超高精度參考頻率選件 | 4×10-9 | |
| 分辨率/帶寬 | ||
| 分辨率帶寬 | 標準掃描 | 1 Hz 至 10 MHz |
| 標準掃描，零跨度 | 1 Hz 至 10 MHz，20 MHz，28 MHz1) 40 MHz 可選 | |
| FFT 掃描 | 1 Hz 至 300 kHz | |
| 信道濾波器 | 100 Hz 至 5 MHz | |
| EMI 濾波器 | 200 Hz，9 kHz，120 kHz，1 MHz | |
| 視頻濾波器 | 1 Hz 至 10 MHz，20 MHz，28 MHz，40 MHz1) | |
| 信號分析帶寬 | 28 MHz1) | |
| 帶 R&S?FSV-B70 選件 | 40 MHz2) | |
| 帶 R&S?FSV-B160 選件 | 160 MHz3) | |
| 顯示平均噪聲電平 (DANL) | ||
| DANL（1 Hz 帶寬） | 1 GHz | –152 dBm，–155 dBm（典型值） |
| 3 GHz | –150 dBm，–153 dBm（典型值） | |
| 7 GHz | –146 dBm，–149 dBm（典型值） | |
| 13 GHz | –148 dBm，–151 dBm（典型值） | |
| 30 GHz | –144 dBm，–147 dBm（典型值） | |
| 40 GHz | –136 dBm，–139 dBm（典型值） | |
| 帶前置放大器， R&S?FSV-B22 選件 | 1 GHz | –162 dBm，–165 dBm（典型值） |
| 3 GHz | –160 dBm，–163 dBm（典型值） | |
| 7 GHz | –156 dBm，–159 dBm（典型值） | |
| 帶前置放大器， R&S?FSV-B24 選件 | 10 GHz | –164 dBm，–167 dBm（典型值） |
| 30 GHz | –159 dBm，–162 dBm（典型值） | |
| 40 GHz | –154 dBm，–156 dBm（典型值） | |
| 互調 | ||
| 三階截止點 (TOI) | f < 3.6 GHz | +13 dBm，+16 dBm（典型值） |
| 3.6 GHz 至 30 GHz | +15 dBm，+18 dBm（典型值） | |
| WCDMA ACLR 動態范圍 | ||
| 無噪聲補償 | 70 dB | |
| 有噪聲補償 | 73 dB | |
| 相位噪聲 | ||
| 1 GHz 載波頻率 | 10 kHz 載波偏移 | –106 dBc (1 Hz)，–110 dBc (1 Hz)（典型值） |
| 100 kHz 載波偏移 | –115 dBc (1 Hz) | |
| 1 MHz 載波偏移 | –134 dBc (1 Hz) | |
| 總體測量不確定性 | ||
| 3.6 GHz | 0.29 dB | |
| 7 GHz | 0.39 dB | |
| R&S?FSV-B9 跟蹤發生器 | ||
| 頻率范圍 | R&S?FSV4 | 100 kHz 至 4 GHz |
| R&S?FSV7/13/30/40 | 100 kHz 至 7 GHz | |
| 頻率偏移 | 最高 1 GHz | |
| 電平范圍 | –60 dBm 至 0 dBm | |
