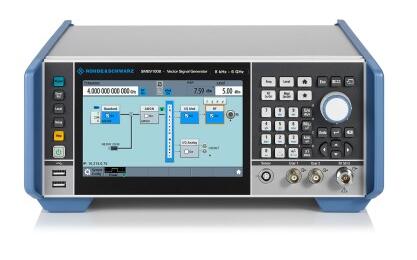

R&S?SMBV100B矢量信號發生器主要特點
頻率范圍介于 8 kHz 至 3 GHz 或 6 GHz
超高輸出功率，高達 +34 dBm
500 MHz 調制帶寬，準確度一流
出色的 EVM 和 ACPR 結果，可達到高功率電平
可通過軟件激活碼在客戶場所輕松升級儀器
7" 觸摸屏，操作便捷
R&S?SMBV100B矢量信號發生器主要規格：
| 簡要技術參數 | ||
| 頻率范圍 | R&S?SMBVB-B103 | |
| CW 模式 | 8 kHz 至 3 GHz | |
| I/Q 模式 | 1 MHz 至 3 GHz | |
| R&S?SMBVB-B103 和 R&S?SMBVB-B106 | ||
| CW 模式 | 8 kHz 至 6 GHz | |
| I/Q 模式 | 1 MHz 至 6 GHz | |
| 電平范圍 | 峰值包絡功率 (PEP) | |
| R&S?SMBVB-B103/-KB106 | 標配 | |
| 1 MHz < f ≤ 6 GHz | –127 dBm 至 +18 dBm | |
| 帶 R&S?SMBVB-K31 選件 | ||
| 1 MHz < f ≤ 4 GHz | –127 dBm 至 +21 dBm | |
| 4 GHz < f ≤ 6 GHz | –127 dBm 至 +20 dBm | |
| 帶 R&S?SMBVB-K31 和 R&S?SMBVB-B32 選件 | ||
| 10 MHz < f ≤ 6 GHz | –127 dBm 至 +25 dBm | |
| 頻譜純度 | ||
| SSB 相位噪聲 | f = 1 GHz，20 kHz 偏移， 1 Hz 測量帶寬 | < –126 dBc，–132 dBc（典型值） |
| 諧波 | 1 MHz < f ≤ 6 GHz，電平 ≤ 13 dBm | <–30 dBc |
| 非諧波 | f = 1 GHz，電平 > +10 dBm，偏移 > 10 kHz | <–78 dBc |
| 模擬調制 | 支持的模擬調制模式 | |
| 帶 R&S?SMBVB-K720 選件 | AM，F(xiàn)M，φM | |
| 帶 R&S?SMBVB-K22 選件 | 脈沖 | |
| I/Q 調制 | ||
| 射頻調制帶寬 | 帶內部基帶 I/Q，I/Q 寬帶啟用 | |
| 1 MHz < f ≤ 1000 MHz | ±25% 的載波頻率 | |
| f > 1000 MHz | ±250 MHz | |
| 帶外部 I/Q 輸入，I/Q 寬帶啟用 | ||
| 1 MHz ≤ f ≤ 4 GHz | ±25% 的載波頻率 | |
| f > 4 GHz | ±1 GHz | |
| 特定射頻調制帶寬中的 調制頻率響應 | 帶內部基帶 I/Q，I/Q 寬帶啟用 | < 1.0 dB，< 0.3 dB（測量值） |
| I/Q 基帶發生器 | ||
| 信號帶寬 | 標配 | 120 MHz |
| 帶 R&S?SMBVB-K523 選件 | 240 MHz | |
| 帶 R&S?SMBVB-K523 和 R&S?SMBVB-K524 選件 | 500 MHz | |
| ARB 存儲深度 | 標配 | 64 Msample |
| 帶 R&S?SMBVB-K511 選件 | 256 Msample | |
| 帶 R&S?SMBVB-K511 和 R&S?SMBVB-K512 選件 | 1 Gsample | |
| 帶 R&S?SMBVB-K511、R&S?SMBVB-K512 和 R&S?SMBVB-K513 選件 | 2 Gsample | |
| 數字標準 | 支持的標準和調制系統 | 5G NR、OFDM 信號生成、蜂窩 IoT、LTE 第 8/9/10/11/12 版、3GPP FDD HSPA/HSPA+、GSM/EDGE/EDGE Evolution、 CDMA2000?、1xEV-DO Rev. A/B、WLAN IEEE 802.11a/b/g/n/j/p/ac/ax、AWGN 等 |
了解更多產品詳細信息請在線咨詢或致電4000-029-016。
