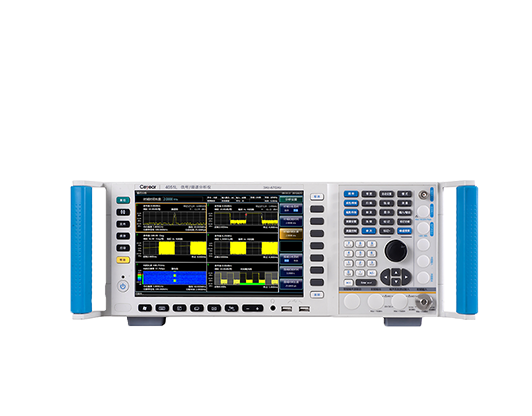

4051A/B/C/D/E/F/G/H/L/N信號/頻譜分析儀
4051系列信號/頻譜分析儀是中電科思儀科技股份有限公司信號/頻譜分析儀中的高性能旗艦產品，具有優良的測試動態范圍、相位噪聲、幅度精度和測試速度，具備高靈敏度頻譜分析、符合標準的功率測量組件、IQ分析、矢量信號分析、實時頻譜分析、瞬態分析、脈沖信號分析、音頻分析、模擬解調分析、相位噪聲測試、噪聲系數測試等多種測試功能，可提供可靠的高性能測試服務
廠商名稱：Ceyear/思儀
產品型號：4051N/4051L/4051H/4051G/4051F/4051E/4051D/4051C/4051B/4051A
市場價格：￥面議 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
產品綜述
4051系列信號/頻譜分析儀是中電科思儀科技股份有限公司信號/頻譜分析儀中的高性能旗艦產品，具有優良的測試動態范圍、相位噪聲、幅度精度和測試速度，具備高靈敏度頻譜分析、符合標準的功率測量組件、IQ分析、矢量信號分析、實時頻譜分析、瞬態分析、脈沖信號分析、音頻分析、模擬解調分析、相位噪聲測試、噪聲系數測試等多種測試功能，可提供可靠的高性能測試服務。具有良好的擴展能力，可通過靈活配置選件進一步提升測試性能，也可通過各種數字和模擬信號輸出接口構建測試系統或進行二次開發?？蓱?yīng)用于航空、航天、通信、導航等領域的信號及設備測試。
技術規范
| 技術指標 | |||
| 頻率范圍 | 型號 | 直流耦 | 合交流耦 |
| 4051A | 3Hz～4GHz | 10MHz～4GHz | |
| 4051B | 3Hz～9GHz | 10MHz～9GHz | |
| 4051C | 3Hz～13.2GHz | 10MHz～13.2GHz | |
| 4051D | 3Hz～18GHz | 10MHz～18GHz | |
| 4051E | 3Hz～26.5GHz | 10MHz～26.5GHz | |
| 4051F | 3Hz～40GHz | 10MHz～40GHz | |
| 4051G | 3Hz～45GHz | 10MHz～45GHz | |
| 4051H | 3Hz～50GHz | 10MHz～50GHz | |
| 4051L | 3Hz～67GHz | / | |
| 4051N | 3Hz～85GHz | / | |
| 10MHz 精密頻率參考 | 頻率準確度： ±（至上次校準日期×老化率＋溫度穩定度＋校準準確度） 老化率： ± 1′10-7/年 溫度穩定度： ± 1.5′10-8（20°C ~ 30°C） ± 5′10-8（0°C ~ 50°C） 校準準確度： ± 4′10-8` | ||
| 頻率讀出準確度 | ±（頻率讀數×頻率參考準確度＋0.1%頻寬＋5%分辨率帶寬＋2Hz＋0.5水平分辨率*） *：水平分辨率=頻寬/（掃描點數-1） | ||
| 頻率計數準確度 | ±（頻率讀數×頻率參考準確度＋0.1Hz） | ||
| 頻寬 | 范圍：0Hz（零頻寬），10Hz～該型號最高頻率范圍 準確度：±（0.1%×頻寬＋頻寬/（掃描點數-1）） | ||
| 掃描時間范圍 | 頻寬≥10Hz： 1ms～6000s 頻寬=0Hz： 1us～6000s | ||
| 分辨率帶寬 | 范圍：1Hz～3MHz （1、2、3、5步進），4、5、6、8、10、20MHz 轉換不確定度： ± 0.3dB 1Hz～10MHz ± 1.0 dB 20MHz | ||
| 分析帶寬 | 標配：10MHz 選件H38A:40MHz 選件H38B:200MHz 選件H38C:550MHz 選件H38D:1GHz | ||
| 視頻帶寬 | 1Hz～3MHz （1、2、3、5步進），4、5、6、8、10、20MHz（額定值） | ||
| 觸發方式 | 自由、電源、視頻、外部電平（前面板）、外部電平（后面板）、猝發射頻、定時器 | ||
| 檢波方式 | 正常、正峰值、負峰值、取樣、視頻平均、功率平均、電壓平均 | ||
| 相位噪聲 （載波1GHz，20°C ~ 30°C） | 頻偏 指標 典型 100Hz -96dBc/Hz -105dBc/Hz 1kHz -115dBc/Hz -118dBc/Hz 10kHz -125dBc/Hz -129dBc/Hz 100kHz -125dBc/Hz -129dBc/Hz | ||
