TCP300 和 TCP400 系列 AC/DC 電流測量系列是滿足當今電流測量需要的非常先進的電流測量系統。當通過 TEKPROBE Level II、TekConnect（使用 TCA-BNC）或 TekVPI（使用 TPA-BNC）接口連接泰克示波器時，電流測量和計算變得輕松簡單。

主要性能指標

AC/DC 測量功能

DC - 100 MHz，電流探頭放大器 (TCPA300) 使用：DC - 100 MHz，30 A DC (TCP312A)

DC - 50 MHz，50 A DC (TCP305A)

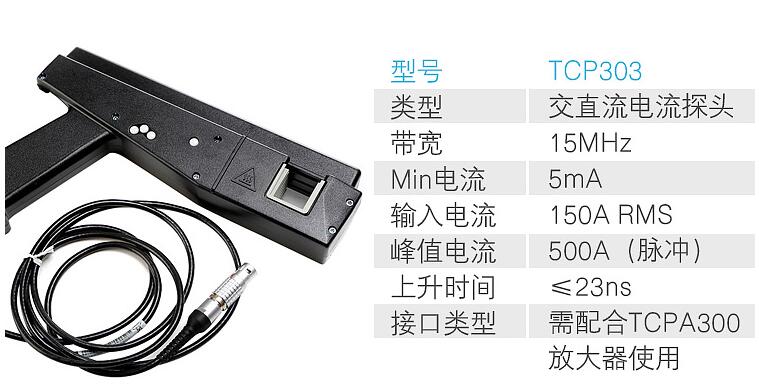

DC - 15 MHz，150 A DC (TCP303)

DC - 50 MHz，電流探頭放大器 (TCPA400) 使用：DC - 2 MHz，750 A DC 1 (TCP404XL)（500 A DC 連續電流）

1降額與占空比有關

主要特點

自動定標和確定單位1 - 示波器屏幕的幅度和電流讀數通過消除手動計算，減少了測量誤差

AC/DC 輸入耦合

插入阻抗低，降低了被測器件的負荷

分裂鐵心結構，電路連接簡便

狀態指示器提供虛擬工作狀態和潛在錯誤條件通知 — 消磁、探頭張度、超載、不端接 50 ?、不兼容的探頭類型

降低了直流漂移和噪聲，從而改進低電平電流測量

第三方安全認證

1需要 TDS TEKSCOPE 示波器或帶有 TCA-BNC 適配器的 TekConnect 示波器

應用

電信、數據通信、計算機和半導體電力電子環保行業設計師、安裝人員和維修人員的發展和分析解決方案：

電源（開關和線性）

半導體設備（SCR、IGBT、MOSFET、CMOS、BJT）

功率逆變器/轉換器

電子鎮流器

工業/消費電子產品

移動通信（電話、衛星、中繼站）

馬達驅動器

運輸系統（電動車輛、電動火車、機車、航空電子設備）

滿足當今的 AC/DC 電流測量應用

TCPA300 放大器在與 TCP312A、TCP305A 或 TCP303 探頭一起使用時，提供了一系列電流測量功能，彌補了小電流測量產品與超高電流測量產品之間的空白。這三個探頭提供了 30 A、50 A 和 150 A 連續直流電流的電流測量功能。對更高的電流電平，帶有 TCP404XL 電流探頭的 TCPA400 放大器可以測量 500A 和 750A 的連續直流電流，降額與占空比有關。

帶 TCPA300 的 TCP312A 實現了更高頻率的性能，提供了 ≥100 MHz 的帶寬及最高 30A 的直流電流。

全面消除測量誤差和手動計算工作

這種全新系列的電流測量工具為泰克 TDS3000、TDS500、TDS600、TDS700、TDS5000、TDS6000 和 TDS7000B 系列示波器系統的用戶提供了自動控制功能及屏幕刻度和單位（DPO3000、MDO/MSO/DPO4000、MSO/DPO5000 和 DPO7000 系列示波器，需要 TPA-BNC 適配器）。

TCP300/TCP400 電流測量系統可以無縫地集成 TDS 系列示波器。

即使非 TEKPROBE 系統也可以使用 TCPA300/400 系列，執行相應的電流測量，用戶只需把示波器上測得的輸出電壓乘以 TCPA300/400 系列量程設定值即可。
