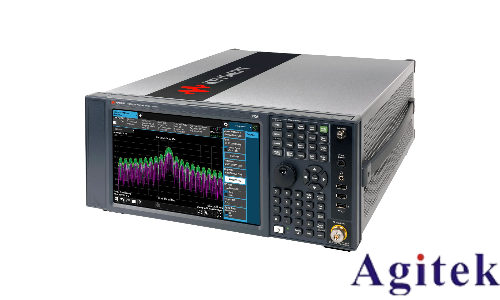

隨著電動汽車（EV）產業的迅猛發展，動力電池系統的安全性與穩定性成為了研發與生產中的核心關注點。電池管理系統（BMS）的信號完整性直接關系到車輛的續航與安全。Keysight N9030B PXA信號分析儀憑借其卓越的動態范圍、低相位噪聲和寬分析帶寬，為電動汽車電池信號的精準測量提供了強有力的技術支撐。

一、電動汽車電池信號測量的挑戰

電動汽車電池組在充放電過程中，不僅會產生直流電壓/電流，還會伴隨復雜的電磁干擾（EMI）和高頻噪聲。這些噪聲可能來自BMS的控制信號、DC-DC轉換器的開關動作或電機控制器的脈寬調制（PWM）信號。若不加以監測和抑制，這些信號干擾可能導致BMS誤判，進而引發安全隱患。

傳統的萬用表或示波器僅能提供時域波形或簡單的電壓幅值，難以全面解析信號的頻譜構成。而N9030B頻譜分析儀能夠深入頻域，幫助工程師識別電池系統中潛在的干擾源和諧波失真。

二、N9030B的關鍵測量?jī)?yōu)勢

寬頻率范圍與高動態范圍 N9030B的頻率覆蓋范圍高達3.6 GHz或更高（可選），完全覆蓋了電動汽車電池管理系統及周邊電子器件（如無線通信模塊、傳感器）的工作頻段。其高動態范圍能夠同時捕捉強信號和微弱的噪聲信號，確保測量結果的準確性。

低相位噪聲 在測量電池組微弱的泄漏電流或高頻紋波時，低相位噪聲特性至關重要。N9030B的低本底噪聲能夠有效區分真實信號與儀器自身的噪聲，避免誤判。

實時頻譜分析（RTSA）選件 通過選配實時分析功能，N9030B可以捕獲電池系統中瞬態的、短時的射頻事件（如接觸不良產生的火花干擾），這是傳統掃頻儀無法做到的。

三、具體測量方案與步驟

1. 傳導干擾測量（電源線） 將N9030B通過合適的電壓探頭或電流探頭連接到電池組的正負極輸出端。

設置參數：設定中心頻率和跨度（Span），重點關注DC-DC轉換器的開關頻率及其諧波（通常在幾十kHz到幾MHz）。

分析：觀察頻譜圖，識別超出CISPR 25等汽車電子標準限值的頻點，并記錄其幅度。

2. 輻射干擾測量（近場探頭） 使用近場探頭探測電池包外殼或線束周圍的電磁場。

操作：將探頭靠近電池管理系統（BMS）的電路板或連接線。

目的：定位高頻輻射源，排查是否存在由于布局不合理導致的電磁泄漏。

3. 調制域分析（針對通信信號） 電動汽車電池通常具備CAN總線或無線通信（如BLE）功能用于狀態監控。

利用N9030B的矢量信號分析功能，解調通信信號，測量誤差向量幅度（EVM），確保電池?cái)?shù)據傳輸?shù)目煽啃浴?/span>

四、數據處理與故障診斷

N9030B支持通過LAN或GPIB接口進行遠程控制，可將測量數據導出至PC進行進一步分析。

對比分析：將實測頻譜與標準模板進行對比，生成合規性報告。

趨勢監控：在電池老化測試中，持續監測特定頻點的噪聲幅度變化，評估電池健康狀態（SOH）。

五、總結

Keysight N9030B頻譜分析儀不僅是射頻工程師的利器，更是電動汽車電池研發與質量控制中不可或缺的工具。通過科學的測量方案，N9030B能夠幫助工程師深入挖掘電池信號的頻域特征，有效提升電動汽車電池系統的電磁兼容性（EMC）和整體性能，為綠色出行保駕護航。
