在消費電子產品中,手機行業競爭激烈且更新?lián)Q代極快,對于新技術的渴求更高于 其他電子產品。其中,充電技術是手機性能的關鍵指標之一。近期無線充電功能已 成為中高端手機的標配,但無線充電技術受制于傳輸功率及效率,充電速度還未能 與快充媲美。手機快充技術雖然已將充電功率提升到100W 以上,但面臨著協議不 互通的問題,用戶還需要使用配套的有線充電器。當然無論使用哪種充電技術,讓 用戶獲得更好的使用體驗,讓產品的品質更優是行業不斷的追求。

ITECH 具有多款高速高精度可編程電源及電子負載,可幫助手機制造商、 芯片廠商、檢測機構等完成充電性能測試。

一、手機快充功能測試

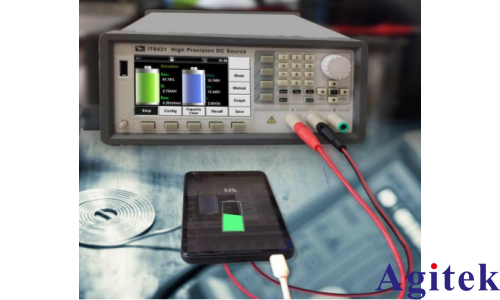

與采用完整的真機測試相比,將電池替換為電池模擬器可以更便捷更準確的反應出 快充效果。電池模擬器具備雙向電源結構,可以提供可編輯的電池模型,穩定快速 的模擬電池各種容量及內阻變化。ITECH 電源產品 IT6400 雙極性電源/電池模擬器 就是其中的佼佼者。IT6400具有適合快充參數的寬范圍參數,內置自定義電池模型 功能,全系列最高分辨率達 InA,響應速度最快20us。多家手機廠商及檢測機構采購 艾德克斯 IT6400 雙極性電源/電池模擬器來完成手機充電電流測試。

測試方法:

使用雙向電源替代真實手機電池接入手機,提供手機開機驅動電壓,開機。

開機后再接入適配器對手機進行充電,此時雙向電源吸收充入的電量。

采集手機充電過程中的充電電流變化,以此判斷手機性能。

這種測試方法對雙向電源的性能提出了較高要求。在典型案例中我們可以看到: 普通的雙向電源若動態響應速度不夠快,在進行放電充電切換時電流高速變化, 會導致電壓大幅跌落(如圖二)。電壓的跌落有可能使手機直接關機,頻繁開關機則會導致手機燒壞,嚴重影響測試工作的進行。

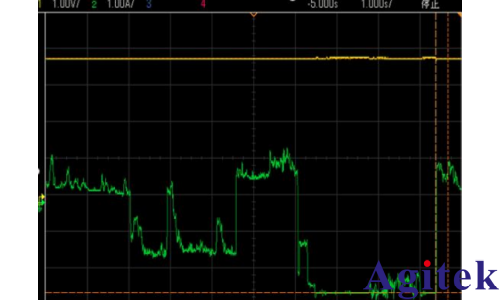

艾德克斯IT6400系列具備小于20us 的快速動態響應,圖三可以看出,在整個測 試過程中電壓波形幾乎沒有跌落,穩定性較好。

二、無線充電芯片測試

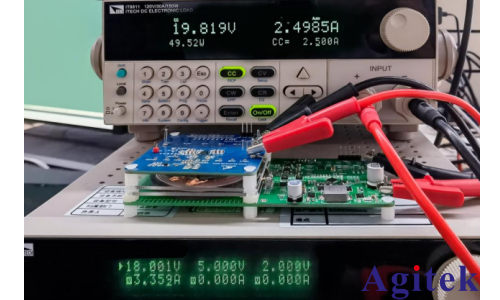

TECH 某半導體用戶為主流手機廠商提供無線充電芯片,需驗證芯片的實際充電功 率。在無線充電系統中,包含輸入電源、發射和接收三大系統,用戶使用 IT63224 直流電源替代實際連接時USB端的供電,使用IT8811 直流電子負載替代電池拉載。 在電源負載界面上可直接獲得高分辨率的實測數據。

T6300 系列為高性能的可編程三路直流電源,每路輸出均可調,全隔離通道間可串 聯、并聯及同步,擴展供電能力。該系列具有1mV/1mA 的高分辨率,配備遠端測 量的功能,內置的標準的USB/RS232 通訊接口,是一款廣受歡迎的實驗室直流電 源。IT8800系列高速高精度可編程直流電子負載電壓電流測量速度均達到50KHz,分辨率達 0.1mV/0.01mA,測試電流上升速度 0.001A/us~2.5A/us 可調,內置 RS232/USB 通訊接口,產品穩定性高,應用行業寬泛,能滿足各種測試需求。
