現在使用的電子設備通常會產生非正弦、不規則電流，其中諧波電流會被饋入通用供電系統中。設備如要符合傳導發射標準，必須監測這種電流。R&S?NPA701 一致性測試儀能夠不間斷地高效監測電流。

您的任務

先進的電源電路具有不同的操作模式，能夠適應實際負載情況，進而實現高效率。這會導致電流消耗波動劇烈、變化不定，這一點必須予以考慮并進行正確計算。

相關標準（IEC 62301 和 EN 50564）定義了測量實施與計算方法以及精度要求。但是，如要手動執行測量和計算，這些方法則過于復雜與耗時。

羅德與施瓦茨解決方案

R&S?NPA701 一致性測試儀能夠不間斷地實時采集和處理信號，可加快測量。準確測量有助于保證符合相應標準，即使是關鍵設計也同樣如此。
R&S?NPA-Zx 電源適配器選件能夠簡單安全地將被測設備插入 R&S?NPA701。隨適配器一起提供的電纜連接到儀器前面板上的插座。提供適用于不同國家/地區的適配器型號，確?？烧_連接。

裝置向導可確保準確操作

R&S?NPA701 的裝置向導可指導用戶完成測量并配置儀器參數。向導有助于減少測量誤差，并確?？焖亠@示結果。整個流程完全自動化。用戶不必事先了解相關標準。

在測量過程中持續監測并顯示所有環境變量，例如電源電壓和電源質量。使用顏色標記偏差。

步驟 1

測量步驟

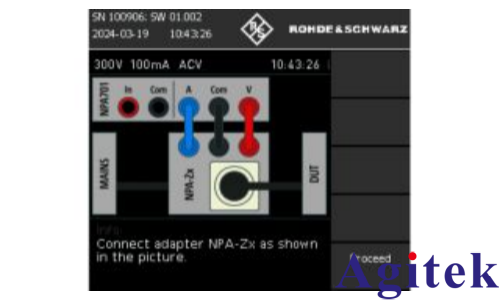

1. 根據向導所示連接被測設備，并切換到所需的操作模式。

步驟 2

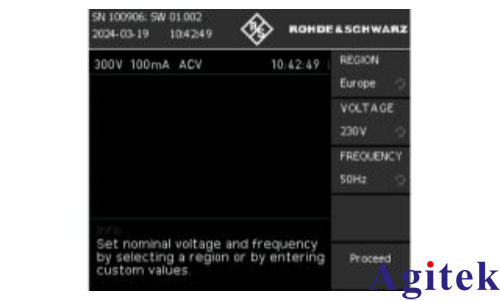

2. 國家/地區數據庫有助于選擇正確的電源電壓和頻率。對于特殊情況，也可以單獨設置這些數值。

步驟 3

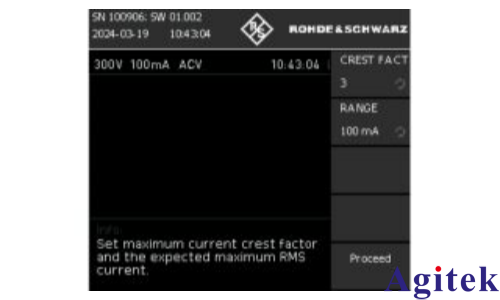

3. 根據設備的預期功耗設置電流范圍和峰值因子。

步驟 4

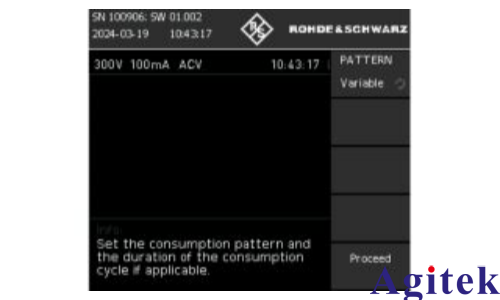

4. 將電流消耗模式設置為靜態、周期或可變模式（如已知），以便加快測量。如果設置錯誤，R&S?NPA701 將檢測行為偏差，并正確進行測量。

步驟 5

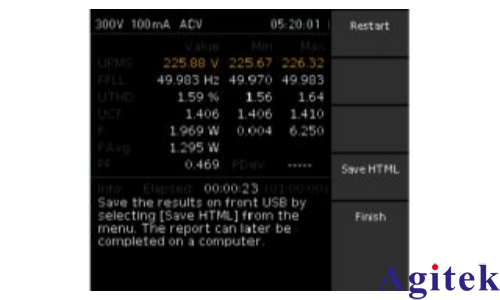

5. 狀態顯示界面清楚顯示所有測量值及其變化范圍。

測試報告

測試報告

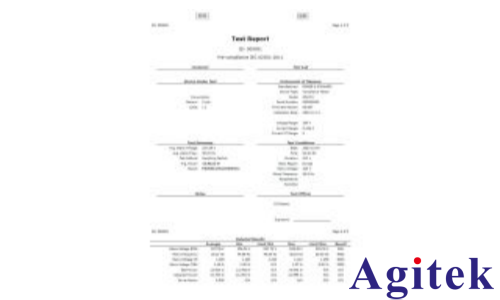

測量完成后，結果可保存到 USB 閃存盤中。交互式 HTML 表格中可以填寫用戶數據，以便根據具體要求自定義測試報告。

總結

羅德與施瓦茨的 R&S?NPA701 一致性測試儀符合 IEC 62301 和 EN 50564 標準，能夠自動、實時、準確地進行測試。測試儀具有易于使用的裝置向導，能夠在整個測試流程中監測不同的變量。測量結果可以保存到 USB 閃存盤中，讀取非常方面。
