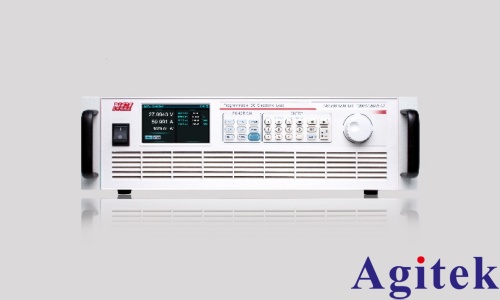

N69200系列為一款高可靠性、高精度、多功能的高性能大功率可編程直流電子負載產品。N69200系列為150V、600V、1200V三種電壓規格，標準19英寸3U機箱功率高達6kW，且支持主/從并機控制，可主+主、主+從多種方式實現擴功率。在量測方面，N69200全系列支持電壓、電流、功率、電阻三量程，并提供高精度測量，使得單產品測試范圍更廣。N69200系列產品功能、性能強大，CV環路速度可調，電流上升下降速度快，多達8種工作模式，支持序列測試、動態測試、放電測試、充電測試、OCP/OPP測試、模擬短路、等效直流內阻（DCIR）測試（選配）、任意波形拉載測試（選配）等多種功能；并支持本地/遠程控制，標配 LAN/RS232/CAN通訊控制、USB HOST（波形導入）、數字輸入輸出、模擬輸入輸出接口，選配GPIB通訊控制。N69200系列產品采用標準3U/19英寸機箱，基于模塊化設計理念，將功率密度提高一倍，并開發多種功能，配合強大的產品性能指標，能有效解決測試中的各種應用需求，是研發測試及ATE測試系統值得信賴的產品。

產品特點

■ 單機輸入功率：2~60kW，3U/6kW超高功率密度

■ 電壓范圍：0~150V/0~600V/0~1200V

■ 電流范圍：高達2500A

■ 恒電壓、恒電流、恒功率、恒電阻三量程，寬量測范圍

■ 電壓測量精度：0.015% + 0.015%F.S.

■ 電流測量精度：0.04% + 0.04%F.S.

■ 短時間1.6倍功率加載能力（< 3s）

■ CV 環路速度可調，匹配不同電源

■ 電壓/電流采樣率：高達500kHz

■ 支持主/從并機控制，可主+主、主+從多種控制方式實現擴功率

■ 8種工作模式：CC、CV、CP、CR、CV+CC、CR+CC、CV+CR、CP+CC

■ 支持序列測試、放電測試、充電測試、OCP/OPP測試、模擬短路功能

■ 支持電流監視輸出、外部編程輸入、外部觸發輸入，支持10kHz正弦波編程輸入

■ 30kHz高速動態模式，動態變頻掃描

■ 時間量測，上升、下降時間測量精度：10μs

■ 任意波形拉載測試（選配），正弦波可達 20kHz，支持U盤導入

■ 等效直流內阻（DCIR）測試（選配）

■ 軟開/關機功能、電流振蕩保護功能

■ 可編程保護，過電流、過電壓，過功率、反接檢測和溫度保護

■ 支持100組參數掉電保存，方便快速調用

■ 支持LAN/RS232/CAN通訊控制，可選配GPIB通訊控制

■ 支持MPPT大功率追蹤功能

功能與優勢

3U/6kW，超高功率密度

N69200 系列采用超高功率密度設計，NGI 開發出獨特的散熱結構，使得標準 19 英寸 3U 機箱功率高達 6kW，體積是傳統電子負載的一半，散熱性能提高 100%，重量僅是傳統電子負載的 50%。

主/從機并聯，多功率組合

N69200 系列支持主 / 從機并聯，并可主動均流，當負載功率需求增加時，所有同電壓規格的型號，皆可通過并聯的方式 ( 主 + 主、主 + 從 ) 達到所需的電流及功率。用戶在使用 N69200 系列產品時，僅需在主機負載上編程負載電流，從機負載可自動分配，用戶操作步驟進一步簡化。

多種工作模式選擇

N69200 不僅支持常規的 CC、CV、CP、CR 四種工作模式，為了應對實際測試過程中負載特性的變化，還具有 CV+CC、CR+CC、CV+CR、CP+CC 四種組合工作模式。如 CR+CC 適合電源的開機測試，防止電源開機過電流保護；CV+CR 可取代 Von 點的設定應用；CV+CC 可模擬電池充電的工作模式轉換過程等，用戶可根據自己的實際情況選擇不同的工作模式進行測試。

高速動態模式，具備動態變頻掃描

N69200 系列具備高速動態模式，通過動態模式模擬電源的動態負載行為，可測試直流電源的動態特性。N69200 系列提供高達 30kHz 的可編程動態負載（CCD 動態電流模式、CVD 動態電壓模式、CRD 動態電阻模式、CPD 動態功率模式）、動態變頻掃描 (sweep) 模式等。可編程動態負載模式可設定高 / 低位、上升 / 下降斜率、持續時間、執行次數等，動態變頻掃描模式的電壓電流采樣率為 500kHz，支持線性改變負載電流的頻率，頻率高可達 30kHz，此模式可測出被測物在動態變頻負載變化過程中的峰值電壓 Vpk+、谷值電壓 Vpk- 及發生頻率點。

充放電測試

N69200系列電子負載面板操作配置了電池測試模式，可方便在面板上進行設置電池放電的截止條件，本地控制即可滿足電池的自動化充放電測試。例如：當電池電壓低于用戶設置的起始電壓時，內部計時器開始計時，直到電池電壓降至用戶設定的終止電壓，計時器停止計時。

過流保護測試功能

負載提供上升斜坡電流用來測試被測設備電壓是否能達到終止電位，以判別OCP保護是否正常，此測試檢查過載情況下的被測設備輸出響應。

OCP測試時，負載以恒電流模式進行拉載，同時檢查被測物電壓是否低于終止電壓。如被測物電壓低于終止電壓，則記錄此時的拉載電流作為測試結果，并關閉輸入，停止測試；如被測物電壓高于終止電壓，負載增加拉載電流，直到電壓低于終止電壓或達到大拉載電流。

等效直流內阻測試功能（選配）

等效直流內阻（ESR）是衡量電池（超級電容）性能的一個重要技術指標。N69200 系列負載提供專業的DCIR測量功能，具有測量結果準確和重復測量結果穩定的優點。DCIR測量功能以恒電流模式對被測物進行拉載，在電流改變的瞬間，利用 N69200專業的內阻采樣電路，可準確捕獲被測物的電壓落差。根據歐姆定律，即可計算出等效直流內阻。

應用領域

■ 燃料電池電堆及發動機、鋰電池包、超級電容、光伏組件等新能源領域

■ 工業電源、服務器電源、通訊電源等大功率直流電源

■ UPS電源、DC-DC轉換器、車載充電機等電力電子產品

■ 發電機組、儲能系統、直流充電樁等電源供應類

■ 接觸器/繼電器、汽車高壓配件等直流大功率器件類

如果您想了解更多，歡迎聯系安泰測試！
