頻譜分析儀是一種關鍵的電子測量設備，廣泛應用于射頻（RF）與微波信號的分析與檢測。它通過將信號從時域轉換到頻域，幫助工程師和技術人員深入了解信號的特性，確保信號質量并優化系統性能。

一、頻譜分析儀的工作原理

頻譜分析儀的工作過程就像一場精密的信號“解碼”之旅。如果把信號比作一段旋律，那么頻譜分析儀就是將這段旋律轉化為可視化波形圖的神奇工具。

（一）信號接收與調理

頻譜分析儀首先需要通過特定的接口“捕捉”來自外部的電信號。這些信號來源廣泛，可能是天線接收到的無線信號，也可能是通過電纜傳輸?shù)碾娐冯娦盘?。剛接收到的信號往往“良莠不齊”，為了后續能準確“解讀”，需要進行一番“整理”。比如對信號進行衰減或放大處理，就像調節音響音量，讓信號幅度處于合適范圍，避免過大損壞儀器，過小難以測量；還會利用濾波器“過濾雜質”，去除不需要的噪聲和干擾信號，使進入后續環節的信號更加純凈，為精準分析奠定基礎。

（二）信號轉換：從模擬到數字

傳統頻譜分析儀處理的是模擬信號，而現代頻譜分析儀大多會給模擬信號“換個身份”，將其轉化為數字信號。這個“身份轉換”工作由模數轉換器（ADC）負責。就像翻譯將一種語言轉化為另一種語言，ADC要遵循奈奎斯特采樣定理這個“翻譯準則”，為了能精準還原原始信號，采樣頻率至少要是信號中最高頻率的兩倍。例如，若要分析最高頻率為100MHz的信號，ADC采樣頻率不能低于200MHz。經過ADC處理，連續變化的模擬信號就變成了離散的數字序列，更便于后續的數字信號處理。

（三）傅里葉變換：時域到頻域的奇妙“透視”

傅里葉變換堪稱頻譜分析儀的“靈魂”，它就像一個特殊的“透視鏡頭”，能把時域信號（也就是信號在時間上的連續變化情況）轉換為頻域信號，讓我們看清信號在不同頻率上的分布。任何復雜的信號，都可以看作是由多個不同頻率、幅度和相位的正弦波疊加而成，傅里葉變換就是把這些復雜信號拆解成一個個簡單的正弦波“零件”，進而得到信號在各個頻率上的能量分布情況。

（四）頻譜顯示與分析

經過傅里葉變換得到的頻譜信息，會直觀地呈現在頻譜分析儀屏幕上。屏幕橫軸代表頻率，縱軸表示信號幅度或功率，就像一幅“信號頻率地圖”。通過觀察這幅“地圖”，能清晰看到信號包含哪些頻率成分，以及這些成分的強度分布。比如調幅（AM）信號，在頻譜圖上能看到載波頻率以及兩側的邊帶頻率，邊帶與載波的間隔反映調制信號頻率，邊帶幅度則與調制信號幅度相關。

二、頻譜分析儀的應用領域

（一）通信領域

無線網絡頻譜監測與頻率規劃：頻譜分析儀可用于監測無線網絡的頻譜占用情況，幫助確定**的頻率資源分配，減少干擾，提高信號質量。通過實時監測頻譜變化，可以及時發現非法信號和干擾源，并采取相應的措施進行處理。

無線電接收機性能評估與調試：頻譜分析儀還可用于測試無線電接收機在特定頻率范圍內的性能，確保其正常工作?？梢詼y量接收機的靈敏度、選擇性、失真度等參數，幫助工程師優化接收機的設計和性能。

移動通信信號分析：頻譜分析儀可對移動通信信號進行分析和解調，評估信號的質量和性能?？梢詼y量信號的功率、頻率偏差、調制誤差等參數，為移動通信系統的研發、調試和優化提供重要的數據支持。

（二）無線電探測與監測

無線電探測設備性能評估：可用于評估無線電探測設備的發射功率、頻譜寬度、脈沖重復頻率等參數，確保設備的正常運行和性能優化。通過對探測信號的頻譜分析，可以發現設備存在的問題，并及時進行調整和修復。

干擾監測與分析：在復雜的電磁環境中，頻譜分析儀能夠快速識別和定位干擾源，分析干擾信號的頻譜特征，為干擾消除提供依據。這對于保障無線電系統的可靠性和抗干擾能力具有重要意義。

頻譜管理與監測：頻譜分析儀是頻譜管理機構的重要工具，用于監測特定頻段的頻譜占用情況，確保頻譜資源的合理利用。通過實時監測和分析頻譜數據，可以及時發現非法占用頻譜的行為，并采取相應的措施進行管理。

（三）廣播電視行業

電視信號和廣播信號分析：頻譜分析儀用于評估電視信號和廣播信號的頻譜占用情況、信號質量和干擾情況?？梢詼y量信號的功率、頻率響應、諧波失真等參數，確保廣播電視信號的穩定傳輸和良好的觀看體驗。

寬帶監測與頻譜規劃：頻譜分析儀可對廣播電視信號進行寬帶監測，分析頻譜資源的利用效率，為頻譜規劃提供數據支持。通過合理規劃頻譜資源，可以提高信號的傳輸質量和覆蓋范圍，滿足不同用戶的需求。

（四）電子產品研發、生產與維修

產品研發階段：在電子產品的研發過程中，頻譜分析儀可用于評估和優化系統的性能?？梢苑治鲂盘柕念l譜特性、功率譜密度、調制誤差等參數，幫助工程師進行信號分析和優化設計，確保產品符合規范和要求。

生產質量控制：在生產過程中，頻譜分析儀用于進行質量控制和產品驗證。通過測量產品的頻譜特征和信號參數，如頻率、功率、諧波等，可以檢測產品的性能是否符合規格要求，并及時發現和排除制造缺陷，提高產品質量和生產效率。

維修與故障診斷：頻譜分析儀在電子設備維修中起到關鍵作用。當設備出現故障或性能問題時，頻譜分析儀可以用于診斷和定位問題。通過分析信號的頻譜特征和幅度，工程師可以判斷是否存在干擾、諧波、調制誤差等問題，并采取適當?shù)男迯痛胧?/span>

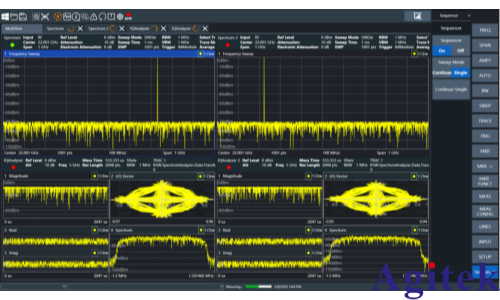

坤恒順維KSW-VSA01信號與頻譜分析儀憑借高性能射頻微波設計與數字均衡算法的深度融合，構建了高寬帶、大動態的頻譜和矢量信號分析能力。在實時分析能力上，2GHz的實時分析帶寬搭配POI優于0.65μs的快速捕獲特性，能夠精準捕捉復雜場景下的寬帶信號動態，尤其對跳頻信號的捕獲表現優異。存儲方面，高達10TByte的內部采集存儲深度，為長時間信號采集與存儲提供了堅實支撐。

從測量精度看，KSW-VSA01本底噪聲低至-166dBm/Hz@1GHz（開前置放大器典型值），相位噪聲控制在-135dBc/Hz@1GHz，10kHzOffset水平，展現出了優異的射頻微波性能，確保了信號分析的精準性與穩定性。功能層面，此設備集成了常見頻譜和功率測試、實時頻譜分析、IQ數字信號解調、矢量信號分析、相位噪聲測量、脈沖信號分析等多元功能模塊，尤其在移動通信、WLAN等信號的解調分析中表現出色，為通信、無線電監測、電子研發等多領域提供了全維度、高精度的信號分析解決方案。
