在電子測量領域，時域波形能告訴我們信號電壓如何隨時間變化，但許多關鍵問題——如諧波失真、電源噪聲、電磁干擾(EMI)源——隱藏在信號的頻率成分中。這時，就需要將視角從時域轉換到頻域。

泰克(Tektronix)示波器內置的快速傅里葉變換(FFT)功能，正是連接這兩個世界的橋梁。它能將捕獲的時間域波形數學轉換為其頻率分量，幫助工程師快速診斷系統問題。

一、 FFT基礎：從時間到頻率

FFT是離散傅里葉變換(DFT)的高效算法。簡單來說，它將一段時域信號分解為一系列正弦波分量，揭示信號中包含哪些頻率以及它們的強度。

在示波器上，啟用FFT后，屏幕的橫軸將從“時間”變為“頻率(Hz)”，縱軸通常為“幅度”(Vrms或dBVrms)。這使得我們能夠直觀地看到信號的頻譜分布。

二、 實戰操作：四步顯示頻譜

在泰克示波器上使用FFT功能通常非常直觀，遵循以下步驟即可：

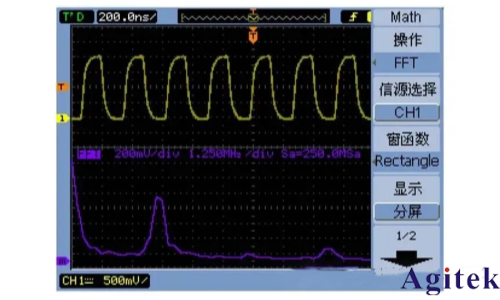

1. 調用功能： 按下前面板的**[Math]**（數學）鍵。

2. 選擇運算： 在“數學”菜單中，選擇“運算(Operation)”為FFT。

3. 設置信源： 在FFT子菜單中，選擇“信源(Source)”，指定要分析的輸入通道（如CH1）。

4. 優化顯示： 調整水平方向的“頻率/格”旋鈕，以縮放頻譜，清晰地觀察感興趣的頻段。

三、 關鍵參數：窗函數的選擇

FFT分析中一個關鍵概念是“頻譜泄漏”，即信號能量擴散到鄰近頻率，導致頻譜模糊。為了減少泄漏，我們需要選擇合適的窗函數(Window Function)。不同的窗函數在頻率分辨率和幅度精度之間進行了權衡。

● 矩形窗(Rectangular)：適用于瞬態信號或當頻率成分已知且不需要高幅度精度時。它對頻譜泄漏的抑制能力最弱。

● 漢寧窗(Hanning)：這是最常用的窗函數。它在頻率分辨率和旁瓣抑制之間取得了良好的平衡，非常適合分析周期性信號和尋找諧波。

● 平頂窗(Flat Top)：提供最高的幅度測量精度，但會降低頻率分辨率。適用于需要精確測量信號幅值的場合。

● 布萊克曼窗(Blackman)：提供比漢寧窗更好的旁瓣抑制，適合分析包含強弱信號混合的復雜頻譜。

四、 提升分析精度的技巧

為了獲得最準確、最有用的FFT結果，建議遵循以下**實踐：

● 交流耦合：如果信號包含直流分量或較大的直流偏移，FFT結果可能會失真。建議在測量前，將源波形的耦合方式設置為交流(AC)，以濾除直流成分。

● 平均采集模式：對于重復性信號，將示波器的采集(Acquire)模式設置為平均(Average)，可以有效減少隨機噪聲和混疊分量，使頻譜線條更平滑，更容易識別出微弱的干擾信號。

● 關注動態范圍：當信號中同時存在強弱懸殊的頻率成分時，建議將縱軸刻度設置為dBVrms。對數刻度能更好地展現寬動態范圍，讓您同時看清大信號和小信號的細節。

● 理解分辨率：FFT的頻率分辨率(Δf)等于采樣率(fS)除以FFT點數(N)。在FFT點數固定的情況下，降低采樣率（或增加記錄長度）可以獲得更精細的頻率分辨能力，但要注意采樣率必須滿足奈奎斯特采樣定理（至少為信號最高頻率的2倍），否則會發生混疊。

五、 典型應用場景

● 電源紋波與噪聲分析：通過FFT，可以清晰地看到開關電源輸出中的開關頻率及其諧波，以及可能存在的高頻噪聲尖峰，從而評估濾波電路的性能。

● 諧波失真測量：輸入一個正弦波信號，通過觀察FFT頻譜中基頻的整數倍處是否出現不應有的峰值，可以快速判斷放大器或音頻設備的失真情況。

● EMI預兼容測試：使用近場探頭連接示波器，利用FFT掃描設備周圍的電磁輻射，尋找超出限制的干擾頻率點，為后續的屏蔽和濾波整改提供方向。

● 機械振動分析：配合加速度傳感器，FFT可用于識別旋轉機械的特征頻率，幫助診斷軸承故障或不平衡問題。

結語

泰克示波器的FFT功能是一個強大且易于使用的工具，它將示波器從單純的時域觀測設備，轉變為具備頻域分析能力的多功能儀器。通過熟練掌握窗函數選擇、采集模式設置和顯示參數調整，工程師可以高效地完成從噪聲排查到系統驗證的各種復雜任務，真正做到“看見”信號的內在結構。
