泰克示波器水平控件的精細操作與應用
在電子測量領域,泰克示波器以其卓越的性能和可靠性著稱。其水平控件系統是用戶與被測信號時域特性進行交互的核心界面,對于精確分析信號的動態行為至關重要。熟練掌握這些控件的使用,能夠極大地提升測量效率和準確性。

一、 水平控件的組成與功能

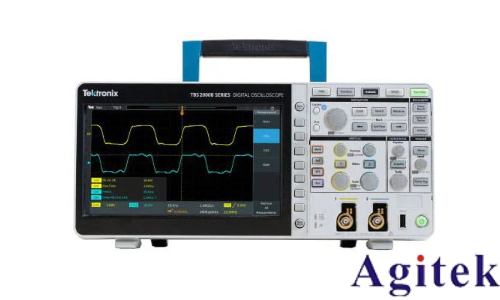

泰克示波器的前面板通常將水平控制區域集中布局,主要包含以下三個關鍵元素:
1.水平刻度旋鈕 (Scale Knob):這是調節時基最常用的部件。通過旋轉該旋鈕,用戶可以直觀地改變“時間/格”設置,從而控制波形在屏幕上的水平拉伸或壓縮程度。
2. 水平位置旋鈕 (Position Knob):此旋鈕用于調整波形在屏幕水平方向上的位置。其核心作用是參照屏幕中心(即觸發點參考位置)來移動觸發點,使用戶能夠觀察觸發事件之前(預觸發)或之后(后觸發)的信號細節。
3. 水平 [Horiz] 鍵 (Horizontal Menu Button):按下此鍵將調出屏幕下方的“水平”功能菜單。通過該菜單,用戶可以訪問更高級的設置選項,例如選擇不同的時基模式(如YT、滾動模式等)、啟用縮放功能以及查看當前的采樣率等信息。
二、 調整水平刻度(掃描速度)
調整水平刻度是使用示波器最基礎也最頻繁的操作之一。
● 操作方法: 直接旋轉前面板上的水平刻度旋鈕即可。隨著旋鈕的轉動,屏幕左上方狀態欄中顯示的“時間/格”數值會實時更新。示波器的時基設置通常遵循1-2-5的步進順序(例如:1ns/div, 2ns/div, 5ns/div, 10ns/div...),這種設計便于用戶快速估算時間和頻率。
● 掃描速度與顯示模式:
○ 慢速掃描模式: 當將時間/格設置為50 ms/div或更慢時,示波器通常會自動進入“慢速掃描”模式。在此模式下,為了不丟失低頻或緩慢變化信號的細節,示波器會采用峰值檢測等采集方式。這對于觀察電源啟動過程、溫度傳感器信號等低頻現象非常有用。
○ 高速掃描與插值: 當水平刻度設置非常快(例如20 ns/div或更快)時,示波器為了平滑顯示波形,可能會啟用sine(x)/x插值算法來擴展水平時基,使高頻信號的波形更加平滑清晰。
● 縮放功能的快捷操作: 許多泰克示波器允許用戶通過按下水平刻度旋鈕(而非旋轉)來快速在正常顯示和縮放(Zoom)模式之間切換。在縮放模式下,用戶可以利用旋鈕來調整放大區域的寬度和位置,從而精細查看波形的某一個局部細節。
三、 水平位置的調整與觸發點
水平位置旋鈕決定了我們“何時”看到信號。
● 操作方法: 旋轉水平位置旋鈕,您會看到波形在屏幕上整體向左或向右移動。屏幕水平方向的中心通常是觸發點的參考位置。
● 觸發點歸零: 許多示波器支持通過按下水平位置旋鈕將觸發點瞬間復位到屏幕中心(即“歸零”操作)。
● 預觸發與后觸發: 通過移動水平位置,您可以查看觸發點左側(過去發生的事)或右側(未來發生的事)的波形。這對于分析導致觸發事件發生的原因(如查找導致系統復位的異常脈沖)非常關鍵。

四、 總結
泰克示波器的水平控件設計簡潔而功能強大。通過熟練運用水平刻度旋鈕來控制時間分辨率,利用水平位置旋鈕來定位感興趣的事件,并結合水平菜單中的高級模式,工程師能夠從容應對從低頻電源測試到高速數字信號分析的各種挑戰。掌握這些基本操作,是充分發揮泰克示波器強大性能的第一步。
