泰克示波器在強電磁干擾(EMI)環境下的屏蔽與測量技巧

發布日期:2025-12-31 11:48:58         瀏覽數:

在現代電子產品研發與調試過程中,強電磁干擾(EMI)環境常常對測量精度和信號完整性構成嚴峻挑戰。泰克示波器憑借其高帶寬、低噪聲和先進的頻譜分析能力,成為EMI測試中的關鍵工具。然而,要在復雜電磁環境中獲得可靠數據,僅依賴高性能設備遠遠不夠,還需結合科學的屏蔽措施與精準的測量技巧。

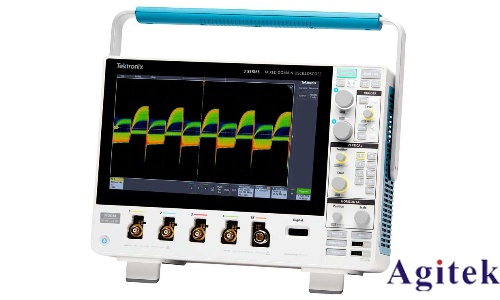

泰克示波器在強電磁干擾(EMI)環境下的屏蔽與測量技巧(圖1)


一、強化系統屏蔽,減少干擾耦合

良好的接地是抗干擾的第一道防線。使用泰克示波器時,必須確保設備通過三芯電源線可靠接地,避免“浮地”導致共模干擾。同時,被測系統與示波器應共用同一接地點,防止地環路引入噪聲。對于高靈敏度測量,建議使用屏蔽室或金屬屏蔽箱包裹整個測試系統,有效阻隔外部射頻干擾。

探頭的選擇與使用同樣關鍵。應優先選用帶寬匹配、屏蔽良好的差分探頭或有源探頭,避免普通無源探頭充當“天線”拾取空間電磁波。測量線纜應盡量縮短,并遠離電源線、時鐘線等干擾源,必要時可加裝磁環抑制高頻共模電流。

二、善用FFT與近場探測,精準定位干擾源

泰克示波器(如6系列MSO)配備的“頻譜視圖”功能,結合FFT算法,可將時域信號轉換為頻域頻譜,直觀展現干擾頻率成分。配合H場或E場近場探頭,可對PCB板、電纜接縫等區域進行“嗅探”,識別高di/dt或dV/dt的EMI熱點。通常先用大尺寸H場探頭快速掃描,發現異常信號后切換至小尺寸探頭提高空間分辨率,精確定位輻射源。

測量時,建議設置合適的中心頻率與掃寬,聚焦關注頻段(如開關電源的基波及諧波),并調整分辨率帶寬(RBW)以提升頻率分辨力。利用光標功能標記干擾峰值,記錄其頻率、幅值,便于后續對比整改效果。

三、優化測量設置,提升信噪比

合理配置示波器參數可顯著改善測量質量。適當降低采樣率以避免過采樣引入高頻噪聲,啟用“平均”或“高分辨率”采集模式,可有效抑制隨機噪聲,突出周期性信號特征。對于特定頻率干擾(如50Hz工頻),可在前端加入陷波濾波器,或通過軟件算法進行數字濾除。

此外,測量過程中應避免頻繁插拔U盤或外設,防止瞬態干擾影響系統穩定性。重要數據及時保存,并做好標記,便于追溯分析。

綜上所述,在強EMI環境下使用泰克示波器,不僅需要設備性能支撐,更依賴系統化的屏蔽策略與科學的測量流程。通過“良好接地+近場探測+頻譜分析+參數優化”的組合拳,工程師可精準捕捉干擾本質,為產品EMC整改提供堅實數據基礎,提升研發效率與產品可靠性。
