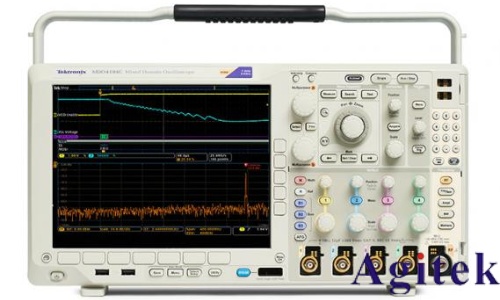

I2S（Inter-IC Sound）是一種廣泛應用于數字音頻設備之間的串行通信協議，常用于連接音頻ADC/DAC、數字信號處理器與微控制器等。雖然示波器并非專用音頻分析儀，但借助泰克示波器的強大波形捕獲與分析功能，仍可對I2S信號進行有效的時域觀測與基本解碼分析。以下是使用泰克示波器進行I2S音頻信號分析的詳細設置方法與操作建議。

一、前期準備：探頭與連接設置

1. 選擇合適的探頭

○ 使用標配的無源探頭（建議10X衰減），確保帶寬滿足I2S信號頻率需求（通常I2S位時鐘BCLK在數MHz以內，如3.072MHz對應48kHz采樣率）。

○ 若信號幅度較低或噪聲敏感，可考慮使用有源探頭以提高信噪比。

2. 探頭補償校準

○ 將探頭連接至示波器CH1通道，接觸校準信號輸出端（通常為1kHz方波）。

○ 調整探頭補償電容，使方波波形無過沖或圓角，確保信號保真。

3. 正確連接I2S信號線

○ I2S主要包含三根信號線：

■ SCK / BCLK（串行時鐘）

■ WS / LRCK（左右聲道選擇，幀時鐘）

■ SDATA / DIN（串行數據）

○ 使用多個通道（如CH1、CH2、CH3）分別連接上述信號，并確保接地夾良好接地，避免引入噪聲。

二、基礎設置：垂直與水平控制

1. 垂直設置（VERTICAL）

○ 調整各通道的 Volts/Div，使信號幅度適中顯示（通常3.3V或5V邏輯電平）。

○ 進入 CH1/CH2菜單，設置探頭衰減為“10X”，確保測量準確。

○ 可開啟帶寬限制（如20MHz），減少高頻噪聲干擾。

2. 水平設置（HORIZONTAL）

○ 調整 Sec/Div，使至少一個完整音頻幀（包含左/右聲道數據）清晰可見。

○ 建議初始設置為 1μs/div ~ 10μs/div，根據實際BCLK頻率調整。

○ 使用水平位置旋鈕，將觸發點附近波形居中便于觀察。

三、觸發設置：穩定捕獲I2S幀結構

1. 選擇觸發源與類型

○ 按 TRIG MENU，選擇觸發源為 WS/LRCK信號所在通道（如CH2）。

○ 觸發類型選擇 Edge觸發，邊沿選擇為 上升沿或下降沿（取決于LRCK極性）。

○ 可嘗試使用 脈寬觸發（Pulse Width Trigger） 捕獲特定寬度的幀同步脈沖。

2. 使用外部觸發（EXT TRIG）提升穩定性

○ 若主控時鐘穩定，可將 BCLK 接入 EXT TRIG 輸入口，作為外部時鐘觸發源，提升波形穩定性。

3. 調節觸發電平

○ 通過觸發電平旋鈕，將電平設置在信號高/低電平之間（如1.5V for 3.3V系統），避免誤觸發。

四、信號分析與解碼方法

1. 多通道波形對比觀察

○ 同時開啟CH1（SDATA）、CH2（WS）、CH3（BCLK），觀察三者時序關系。

○ 驗證：

■ WS每變化一次，傳輸一個完整音頻樣本（左或右聲道）。

■ SDATA在BCLK驅動下逐位輸出，通常MSB先行。

2. 使用數學運算輔助分析

○ 按 MATH MENU，可設置波形運算，如反相、差分等。

○ 若需消除共模噪聲，可將兩差分信號做減法運算（如CH1 - CH2）。

3. 啟用模板測試或測量參數

○ 使用 測量功能（Measure） 添加關鍵參數：

■ 頻率（BCLK、LRCK）

■ 脈寬、周期、占空比

■ 上升/下降時間（評估信號完整性）

○ 設置 模板測試（Mask Test） 檢查信號是否符合時序規范。

4. FFT頻譜分析（可選）

○ 路徑：【Analysis】→【FFT】

○ 分析SDATA信號的頻譜特征，識別時鐘泄漏、諧波或噪聲成分。

○ 設置合適的RBW（如1kHz）和窗函數（如Hanning）以提高分辨率。

五、高級技巧與注意事項

1. 合理設置存儲深度（Record Length）

○ 路徑：【Acquire】→【Record Length】

○ 建議設置為 100k~1M點，在保證時間跨度的同時維持足夠采樣率，避免信號失真。

○ 注意：高頻信號分析應避免過大的存儲深度導致采樣率下降。

2. 凍結波形進行精細分析

○ 使用 “運行/停止”（Run/Stop） 按鈕暫停采集，便于逐周期分析數據位。

3. 數據保存與導出

○ 點擊【Save】，將關鍵波形保存為CSV或圖像格式。

○ 通過USB連接電腦，使用 泰克OpenChoice軟件 進行離線分析或生成報告。

六、常見問題與解決建議

七、總結

使用泰克示波器分析I2S音頻信號，關鍵在于：

● 正確連接與探頭設置，確保信號完整性；

● 合理觸發配置，穩定捕獲幀結構；

● 多通道協同觀察，理解時序邏輯；

● 結合測量與FFT功能，實現從波形到數據的深入分析。

盡管示波器不能直接輸出音頻內容，但通過上述設置，可有效驗證I2S接口的物理層工作狀態，定位時序錯誤、噪聲干擾或電平異常等問題，是音頻系統調試的重要工具。
