泰克示波器如何調出XY模式:操作指南與應用解析

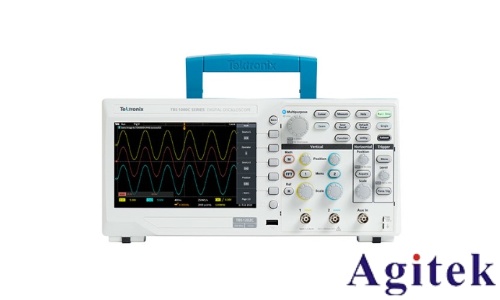

泰克示波器作為電子工程領域中廣泛使用的高精度測量工具,不僅能夠顯示信號隨時間變化的波形(YT模式),還具備一種特殊而強大的功能——XY模式。該模式可用于分析兩個信號之間的相位、頻率關系,尤其在測量李薩如圖形(Lissajous Figures)、判斷信號相位差、評估系統頻率響應等方面具有重要價值。本文將詳細介紹如何在泰克示波器上調出XY模式,并簡要說明其應用場景與注意事項。

一、進入XY模式的操作步驟

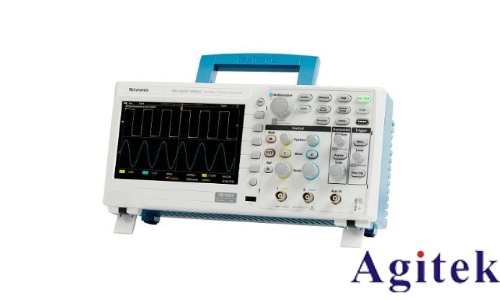

盡管不同型號的泰克示波器操作略有差異,但基本流程大體一致。以下為通用操作方法,以DPO2000系列為例:
1. 選擇兩個輸入通道:首先確保通道1(CH1)和通道2(CH2)均已開啟,并正確連接待測信號源。這兩個通道將分別作為X軸和Y軸的輸入信號。
2. 進入設置菜單:按下示波器面板上的“Menu”或“Settings”按鈕,進入主設置菜單。
3. 啟用XY顯示模式:在菜單中找到“Measurement”(測量)選項,進入后選擇“XY Display”或“XY Mode”,然后將其設置為“On”。此時,示波器屏幕將從傳統的電壓-時間(YT)顯示切換為X-Y平面軌跡顯示。
4. 調整顯示參數:根據需要調節兩個通道的垂直刻度(Volts/Div),使圖形適中顯示在屏幕上。可通過旋鈕微調X軸與Y軸的幅度比例,以獲得清晰、不失真的李薩如圖形。
二、XY模式的應用場景
● 相位測量:當兩路同頻正弦信號相位差為90°時,顯示為圓形;0°或180°時為直線;其他角度則呈現橢圓,便于直觀判斷相位關系。
● 頻率比測量:通過觀察李薩如圖形的交點數,可推算出兩個信號的頻率比,適用于無直接頻率計時的場景。
● 系統響應分析:在音頻測試或?yàn)V波器調試中,輸入與輸出信號分別接入CH1和CH2,可直觀反映系統的相位和幅度特性。
三、使用注意事項
● 耦合方式一致:建議CH1與CH2均設置為相同的耦合方式(如DC或AC),避免信號偏移影響圖形準確性。
● 幅度匹配:信號幅度過大會導致圖形超出屏幕,過小則細節不清晰,應合理調節垂直增益。
● 觸發設置:雖然XY模式不依賴時間軸,但觸發仍會影響波形穩定性,建議選擇合適的觸發源與電平。
● 時間基準調整:雖不影響XY模式本質,但可影響圖形縮放與觀察效果,必要時進行微調。

總之,XY模式是泰克示波器中極具分析價值的功能。掌握其調用方法與解讀技巧,不僅能提升測試效率,更能深入理解信號間的動態關系,是電子工程師不可或缺的調試?yán)鳌?/span>
