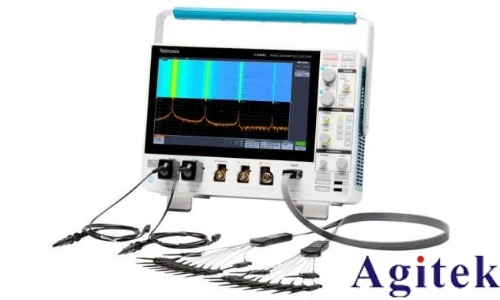

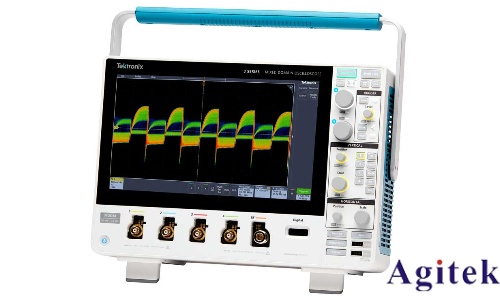

泰克（Tektronix）MSO54B是一款高性能混合信號示波器，廣泛應用于電子研發、故障診斷與信號分析領域。其具備高帶寬、多通道和強大的測量功能，能夠精準測量電壓與頻率參數。以下是使用MSO54B測量電壓與頻率的系統化操作步驟。

一、測量電壓

1. 連接信號與探頭設置 將無源探頭連接至待測電路，探頭尖端接信號點，接地夾接電路地。確保探頭衰減設置（如1X或10X）與示波器通道設置一致，避免測量誤差。首次使用前需進行探頭補償校準。

2. 調整垂直參數 按“Vertical”區域的旋鈕，設置合適的“伏特/格”（V/div）值，使波形在屏幕上垂直方向充分展開但不溢出。可通過“Position”旋鈕上下移動波形，便于觀察峰值與谷值。

3. 讀取電壓值

自動測量：按下“Measure”鍵，選擇測量類型如峰峰值（Vpp）、有效值（RMS）、最大值（Vmax）或平均值（Avg），示波器將自動計算并顯示結果。

光標測量：啟用“Cursor”功能，手動放置兩條水平光標于波形的峰值與谷值處，屏幕將顯示兩者間的電壓差，適用于非周期性或復雜波形的精確測量。

二、測量頻率

1. 調整水平參數 旋轉“Horizontal”旋鈕，設置合適的時間基準（s/div），使屏幕上顯示至少一個完整周期的波形。通過“Position”調節波形左右位置，便于選取測量區間。

2. 頻率測量方法

自動頻率測量：進入“Measure”菜單，選擇“Frequency”參數，示波器將基于觸發周期自動計算并實時顯示頻率值，適用于正弦波、方波等周期性信號。

周期計算法：使用光標測量兩個相鄰波峰或波谷之間的時間間隔T，再通過公式 f = 1/T 計算頻率。此方法適合需要手動驗證的場景。

FFT頻譜分析：對于含噪聲或多個頻率成分的復雜信號，可啟用“FFT”功能，將時域波形轉換為頻域圖譜，主峰對應的頻率即為信號基頻，適用于諧波分析。

三、關鍵注意事項

● 觸發設置：選擇“邊沿觸發”模式，調節觸發電平至信號幅度中間區域，確保波形穩定顯示。

● 探頭選擇：高頻信號建議使用高帶寬探頭，避免信號失真。

● 定期校準：保持示波器與探頭的校準狀態，確保測量精度。

● 接地規范：確保探頭接地良好，防止引入干擾或形成地環路噪聲。

綜上，泰克MSO54B通過自動測量、光標分析與FFT等多種方式，可高效、準確地完成電壓與頻率測量。熟練掌握參數設置與測量技巧，將顯著提升測試效率與數據分析能力，是電子工程師不可或缺的得力工具。
