在現代電子測試與測量領域，泰克（Tektronix）作為行業領先品牌，其MSO（混合信號示波器）與MDO（混合域示波器）系列廣受工程師青睞。盡管兩者外觀相似，功能卻各有側重，合理選型對提升測試效率至關重要。

一、核心功能差異

MSO系列的核心優勢在于“混合信號”測試能力。它在傳統示波器基礎上，集成16路數字通道，可同時采集模擬與數字信號，特別適用于調試嵌入式系統、FPGA、通信接口等需多通道協同分析的場景。例如，分析I2C、SPI總線時序，MSO能清晰展現模擬波形與數字邏輯的時序關系。

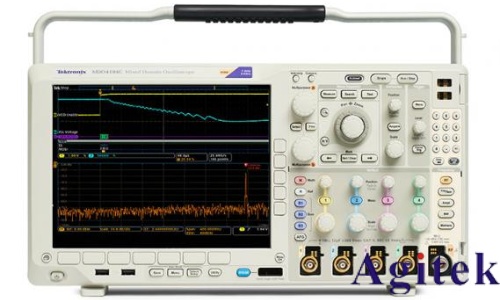

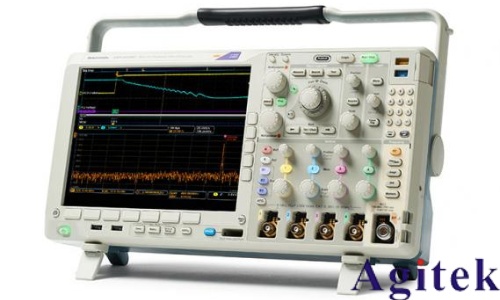

MDO系列則主打“混合域”測試，集成頻譜分析儀功能，可同時觀測時域波形與頻域頻譜。典型應用包括無線通信、EMI診斷、時鐘抖動分析等。例如，調試Wi-Fi模塊時，MDO可同步查看射頻信號頻譜與控制信號時序，快速定位干擾源。

二、典型應用場景對比

MSO適用場景：

數字電路調試，如MCU、FPGA開發；

多總線協議解碼（UART、CAN、I2S等）；

電源與控制信號聯合分析。

MDO適用場景：

射頻電路開發與驗證；

電磁兼容性（EMC）預測試；

時鐘信號頻譜純凈度分析。

三、選型建議

1. 按測試需求選擇： 若主要處理數字邏輯與時序問題，優先選擇MSO；若涉及射頻、頻譜分析，MDO更為合適。

2. 考慮擴展性： MDO通常價格更高，若未來有射頻測試需求，可優先考慮MDO4000系列，其支持頻譜分析儀、函數發生器等多模塊擴展。

3. 關注性能參數： 兩者均提供多種帶寬型號（如350MHz、1GHz）。需根據信號最高頻率選擇足夠帶寬，一般建議帶寬為信號頻率的3~5倍。

4. 軟件與生態支持： 泰克提供SignalVu、OpenChoice等軟件，MDO在頻譜分析方面軟件支持更完善，MSO則在邏輯分析與協議解碼上更勝一籌。

四、總結

MSO是“數字系統的時序偵探”，擅長多通道信號協同分析；MDO是“射頻與時域的橋梁”，適用于跨域聯合測試。選型關鍵在于明確測試對象：若以數字電路為主，MSO性價比更高；若涉及無線、高頻信號，MDO不可替代。合理評估當前與未來需求，方能選到最適合的測試工具。
