泰克示波器MSO22配置與眼圖分析

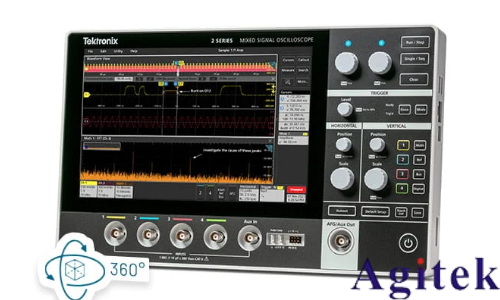

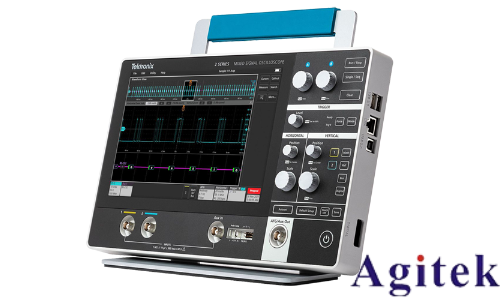

泰克MSO22混合信號示波器是一款集高性能與多功能于一體的電子測量儀器,廣泛應用于電子研發、生產測試及教學實驗等領域。其出色的硬件配置與強大的信號分析能力,使其成為工程師進行電路調試與信號分析的得力工具。

在硬件配置方面,MSO22提供2路或4路模擬輸入通道,帶寬覆蓋70MHz至500MHz,滿足從低速到高速信號的測試需求。其最高采樣率達2.5GS/s(半通道),記錄長度為每通道10M點,確保對瞬態信號的高精度捕獲。垂直分辨率為8位,在高分辨率模式下可提升至16位,顯著增強信號細節表現力。示波器配備10.1英寸TFT彩色觸摸屏,分辨率達1280×800,操作直觀流暢。此外,支持16路數字通道選配,實現模擬與數字信號的同步采集,適用于復雜嵌入式系統的調試。
MSO22還具備豐富的觸發與分析功能。標準觸發類型包括邊沿、脈寬、邏輯、建立/保持時間等,并支持I2C、SPI、UART、CAN等串行總線的觸發與解碼(選配),極大提升數字通信調試效率。內置50MHz任意波形發生器和4位碼型發生器(均為選配),實現信號模擬與激勵輸出,實現“一臺儀器,全面調試”的理念。通過USB、LAN接口及TekDrive、TekScope等協作工具,支持遠程控制與數據共享,提升測試自動化與團隊協作效率。
在高速信號分析中,眼圖是評估信號完整性的重要手段,MSO22具備生成與分析眼圖的能力。使用時,首先將待測信號接入示波器,設置合適的觸發方式與時間基準。進入眼圖功能菜單,配置采樣率與觸發條件,示波器將自動疊加多個信號周期,形成眼圖。通過觀察眼圖的“眼睛”開口大小、垂直與水平對齊度及抖動情況,可判斷信號質量。開口越大,表明噪聲與失真越小;水平偏移反映時鐘抖動,垂直偏移則提示直流偏移或噪聲問題。結合限值模板測試,還能自動判斷信號是否符合標準。

綜上所述,泰克MSO22不僅具備強大的硬件性能與擴展能力,更支持眼圖等高級分析功能,為高速數字電路的設計驗證與故障排查提供了完整解決方案。其集成化設計與人性化操作,顯著提升測試效率,是現代電子測試中不可或缺的專業儀器。
