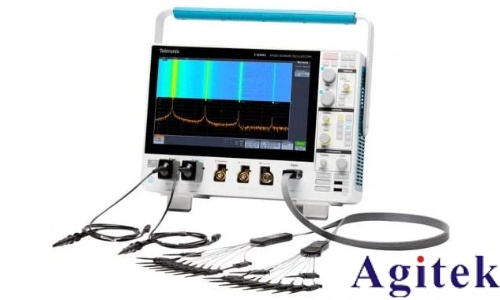

在現代電子工程領域，高速數字信號的完整性評估至關重要，尤其是在車載以太網、高速數據通信等應用中。泰克示波器MDO3024憑借其強大的眼圖分析功能，成為工程師進行信號質量診斷與優化的得力助手。該功能不僅操作便捷，更具備深度分析能力，能夠全面揭示信號的潛在問題。

一、功能概述與核心價值

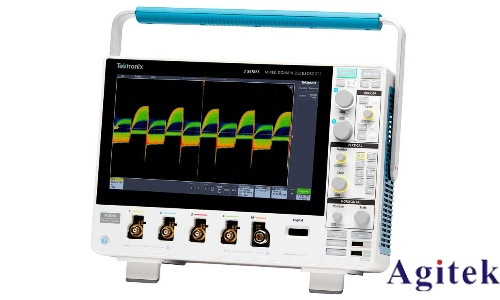

MDO3024的眼圖分析功能，通過疊加多個信號周期的波形，形成獨特的“眼圖”形態，直觀展現信號的時序抖動、噪聲水平及幅度失真。其核心價值在于：

信號完整性評估：眼圖的開口大小、垂直/水平位置等參數，直接反映信號的噪聲、抖動和直流偏移情況。

故障精準定位：通過分析眼圖特征，如開口模糊、位置偏移或明顯抖動，可快速識別噪聲干擾、時鐘失真等故障根源。

設計優化驗證：對比優化前后的眼圖，能直觀驗證設計改進效果，確保信號質量達標。

二、操作流程與關鍵設置

1. 準備工作與連接

使用高帶寬、低電容探頭連接被測信號，確保信號源穩定，避免外部干擾。

設置合適的采樣率（建議為信號速率5倍以上）和時基，完整顯示1-3個單位間隔（UI）。

2. 眼圖生成與參數調整

進入測量菜單，選擇“Eye Diagram”選項，啟用眼圖分析功能。

配置時鐘恢復模式：根據信號類型選擇外部時鐘、數據恢復或自動模式，確保時鐘同步精準。

優化觸發設置：選擇邊沿觸發，精細調節觸發電平，增強觸發穩定性，避免波形抖動。

3. 分析與測量

啟用抖動分析（Jitter Analysis），測量隨機抖動（RJ）、確定性抖動（DJ）及時間間隔誤差（TIE），獲取統計直方圖。

利用余暉模式和色級分析，累積波形并直觀顯示信號概率分布，突出異常事件。

三、高級應用與注意事項

模板測試與合規驗證：導入行業標準模板，自動進行合規性檢查，適用于高速接口調試。

抗干擾與校準：使用差分探頭減少地線干擾，定期校準示波器，確保測量精度。

數據管理：保存眼圖數據至內部存儲或外部設備，便于后續分析與報告生成。

泰克MDO3024的眼圖分析功能，結合其高速波形捕獲與強大數據處理能力，為工程師提供了從信號捕獲到深度分析的一站式解決方案。它不僅提升了測試效率，更助力于電源系統、通信鏈路等領域的性能優化與可靠性提升，是現代電子研發不可或缺的工具。
