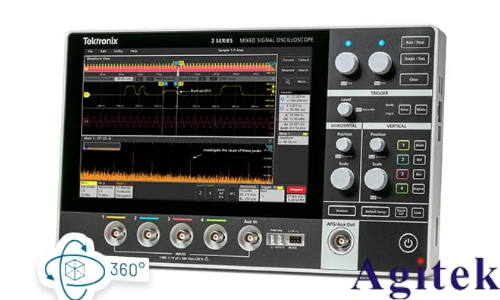

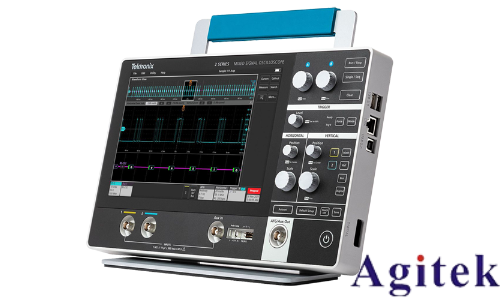

泰克MSO22示波器的余暉功能（Persistence）能幫助用戶更好地觀察信號變化趨勢、捕獲瞬態事件和分析周期性信號。開啟和設置余暉功能的操作流程如下：

一、進入菜單界面

1. 通過前面板操作：

   按下示波器前面板上的 “DISPLAY” 按鍵，進入“顯示”菜單。

   或通過屏幕觸摸功能，點擊菜單欄的“Display”（顯示）選項。

二、選擇余暉模式

1. 在“Display”菜單中，找到 “Persistence”（余暉）選項。

2. 點擊進入后，可以選擇不同的模式：

   Classic（經典模式）：以灰度顯示波形軌跡，適合觀察信號細節與出現頻率。

   Color（彩色模式）：新波形用亮色（如紅色），舊波形逐漸變暗或變藍，適合區分信號變化動態。

三、參數設置與優化

1. 余暉時間（Persistence Time）：

   可調范圍通常為幾毫秒至幾秒，甚至有“無限（∞）”模式。

   根據實際需求選擇，短時間適合瞬態信號，長時間適合趨勢監測。

2. 強度（Intensity）：

   調整波形的亮度，推薦設置在50%-70%之間，避免屏幕過曝或波形過淡。

3. 顏色映射（Color Map）（僅彩色模式）：

   可選“Rainbow”、“Heatmap”等，增強視覺對比度，方便區分高頻/低頻區域。

四、實時觀測與調整

1. 完成設置后返回主界面，輸入待測信號并觸發示波器。

2. 屏幕將顯示累積的波形軌跡，動態調整參數可實時觀察信號變化。

3. 建議配合合適的觸發方式（如邊沿觸發、脈寬觸發），讓波形疊加更清晰、分析更有針對性。

五、典型應用場景

瞬態信號捕捉：如電源啟動毛刺、浪涌電流等，設置較短余暉時間。

噪聲與漂移分析：設置較長余暉時間，觀察隨機噪聲分布或信號漂移。

周期性信號分析：用經典灰度模式或彩色模式，直觀展現頻率、相位和異常。

補充說明

余暉功能通過保留歷史波形數據疊加顯示，實現高分辨率和高靈敏度的信號觀測。

若需恢復普通顯示模式，只需在Persistence菜單選擇“Off”即可。

總結：

MSO22余暉功能開啟只需進入Display菜單，選擇Persistence并設置相關參數即可。靈活調整余暉時間、強度和模式，可以滿足多樣化的觀測與分析需求。熟練掌握此功能，能顯著提升信號測試和故障排查效率。
