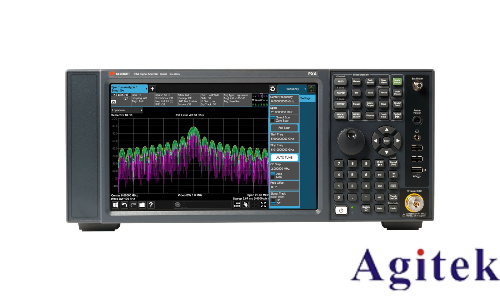

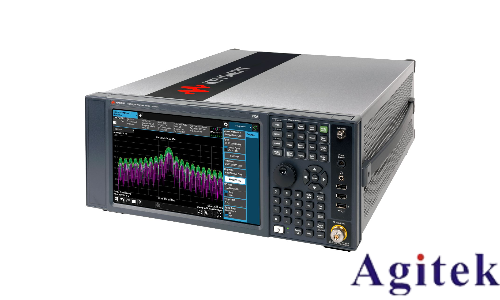

一、儀器概述

是德頻譜分析儀是一款高性能測試儀器，廣泛應用于電信、無線通信、雷達等領域。它能精確測量信號的頻率、功率、幅度及相位等參數，支持頻譜分析、信號采集與處理等多種功能。儀器具備寬頻率范圍（可達100kHz至40GHz）、高靈敏度與分辨率，且操作界面直觀，便于快速上手。

二、操作流程

1. 準備工作

    確保儀器正確連接電源并處于正常工作狀態。

    配置合適的天線或連接線，保證能接收待測信號。

    啟動頻譜儀，等待系統初始化及自檢完成。

2. 設置參數

    選擇測量模式：如頻譜、功率、相位或時間等模式。

    配置關鍵參數：包括中心頻率、掃頻寬度、分辨率帶寬（RBW）、視頻帶寬（VBW）、參考電平等，依據實際測試需求調整。

3. 信號采集與測量

    將待測信號通過輸入端口連接至儀器。

    開始信號采集，實時觀察頻譜顯示結果。

    可利用峰值搜索、信號追蹤等功能對信號進行細致分析。

4. 數據分析與保存

    測量完成后，使用數據分析功能，如峰值檢測、信號對比等。

    通過USB接口或存儲功能，將測試數據保存至本地或導出到電腦，便于后續處理。

三、維護與故障排除

1. 定期維護

    每12個月校準頻率精度，每6個月校準幅度精度，可聯系是德科技遠程校準服務。

    保持儀器清潔干燥，避免灰塵、水汽侵入，每日擦拭前面板，定期清潔通風口及內部電路板。

2. 常見故障處理

    無法開機：檢查電源連接及供電情況。

    頻譜顯示異常：確認信號源連接及頻率范圍設置，重新檢查參數。

    測量結果不準確：核查RBW、VBW及參考電平等參數，必要時進行儀器校準。

    故障代碼提示：如E102（輸入過載），需檢查信號功率并增加衰減量。

四、注意事項

使用前仔細閱讀手冊，充分了解功能指標與操作規范。

嚴禁輸入超過儀器允許范圍（最大+30dBm連續波）的信號，大信號測量需加衰減器。

避免強電磁干擾環境，確保測試環境穩定安全。

操作時注意保護屏幕與按鍵，避免物理損傷。

長時間不使用時，妥善存放于干燥通風處。

五、總結

正確操作與維護是德頻譜分析儀，對保證測試準確性與儀器壽命至關重要。用戶應規范操作流程，定期校準，及時處理故障，確保儀器穩定運行，從而高效完成各類信號測試與分析任務。
