測試電源作為電子測量與測試領域的關鍵設備，是保障電力電子、新能源、半導體、通信及工業自動化等行業產品質量與可靠性的核心工具。

其核心功能是為被測設備（DUT）提供高精度、高穩定性的可控電源輸入或負載模擬，同時具備動態響應、波形生成、能量回饋及數據分析等能力，以支持研發驗證、生產測試及故障診斷等全生命周期需求。

一、行業浪潮：測試電源的挑戰

（一）光伏儲能：

在光伏逆變器的測試中，對測試電源的精度要求極高。因為光伏逆變器的轉換效率直接影響到光伏發電系統的整體性能和經濟效益。傳統測試電源精度不足，無法滿足光伏逆變器日益提高的性能測試需求。

（二）新能源汽車

在新能源汽車的電池測試環節，需要模擬電池在不同充放電狀態下的性能表現。傳統測試電源由于響應速度較慢，無法快速準確地模擬電池的動態變化過程，導致測試結果的準確性大打折扣。

（三）通信基站

在日常運行中，當通信基站的負載突然發生變化時，比如在用戶使用高峰時段，數據流量急劇增加，設備的功率需求也會瞬間增大。此時，多余的電能會在電路中積聚，如果不能及時泄放，就會導致電壓升高，對基站設備的電子元件造成損害 。

二、高速泄放：突破傳統的關鍵特性

高速泄放特性測試是針對電力電子設備（如測試電源、儲能系統、電動汽車BMS等）在極端工況下瞬態能量釋放能力的關鍵驗證方法，旨在評估其動態響應性能與安全防護機制。

在電氣系統中，當出現諸如短路、過壓等異常情況時，瞬間會產生大量的電能。此時，普通測試電源可能會因為無法及時處理這些過剩電能，導致設備損壞、測試中斷甚至引發安全事故，而具有高速泄放特性的測試電源能夠在極短的時間內將這些多余的電能快速、安全地釋放出去 。

三、解決方案：急加速工況電源響應

（一）客戶情況

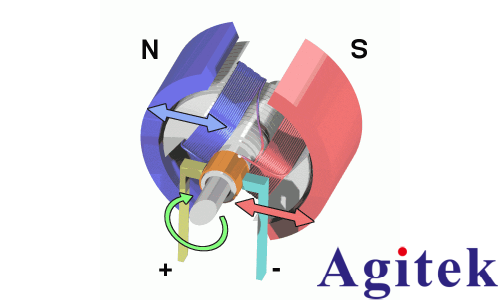

某知名車企正研發新一代高性能電動汽車，其電機測試面臨重大挑戰——作為核心部件，電機性能直接決定車輛動力、續航與安全性。

（二）測試要求

在電機測試環節，當模擬急加速工況時，電機需要瞬間獲得大量電能以提高轉速，但傳統測試電源無法及時滿足這一需求，使得電機轉速提升緩慢，無法真實反映電機在實際行駛中的性能表現。

（三）解決方案

面對新能源汽車制造企業在電機測試中的難題，具有高速泄放特性的TH6700系列可編程開關直流電源展現出了強大的技術優勢，其核心優勢體現在：

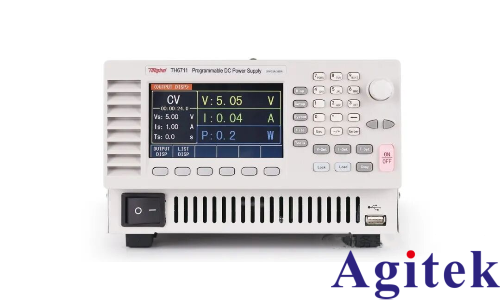

TH6700系列是一款單路輸出、寬范圍可編程開關直流電源，有輸出功率為360W、720W以及1080W的三種機型。用戶可以實現主從串聯2臺或者主從并聯3臺TH6700電源，滿足更高的輸出電壓和輸出電流需求。

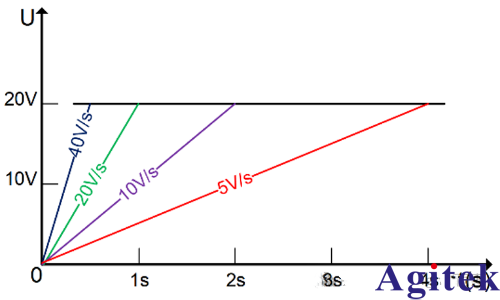

(一)、可調斜率功能

通過設置電壓或電流的上升/下降時間獲得電壓/電流轉換速率來控制輸出

例如：設置輸出電壓為20V，電壓轉換速率為5V/s，則上升時間為4s；

電壓轉換速率為10V/s，則上升時間為2s；

電壓轉換速率為20V/s，則上升時間為1s；

電壓轉換速率為40V/s，則上升時間為0.5s。

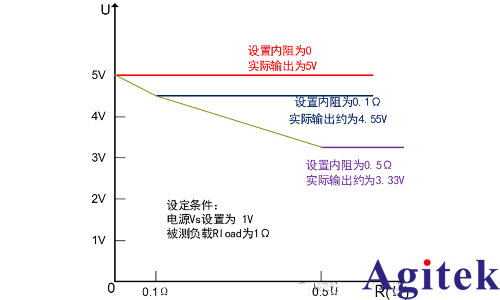

(二)、可編程內部電阻 - 仿真電池輸出

電池一般具有內部電阻，在使用電池供電時，輸出電壓由于電池的內部電阻分壓，會出現電壓下跌。

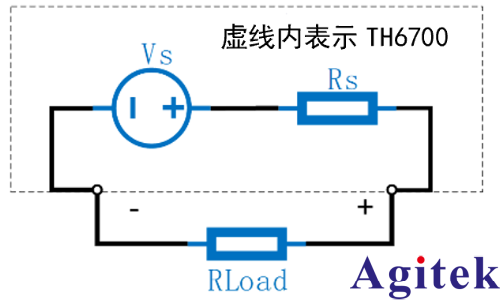

計算公式：

使用TH6700系列設置模擬內阻值，從而使輸出電壓下跌，模擬電池的真實輸出。

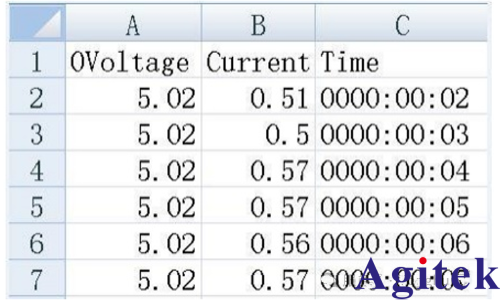

(三)、數據保存 – 記錄被測件運行數據

用于記錄電流、電壓、時間等數據，打開記錄后以1 次/s的速率開始記錄，最大5000 次。

接上sense端則記錄被測件兩端實際電壓、電流值；

不接sense端則記錄TH6700輸出的電壓、電流值。

結束后，儀器數據將以CSV后綴名保存至U盤CSV文件夾下。

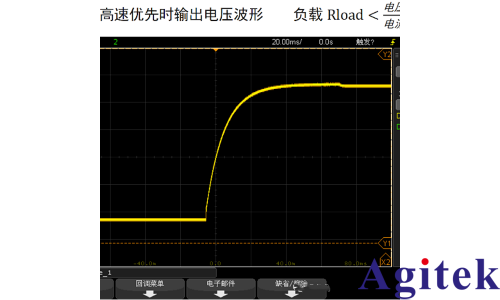

(四)、恒壓/恒流優先選擇模式 – 保護被測件

傳統電源在輸出開啟時通常處于CV模式，這會瞬間給電容性負載帶來一個較大的浪涌電流。

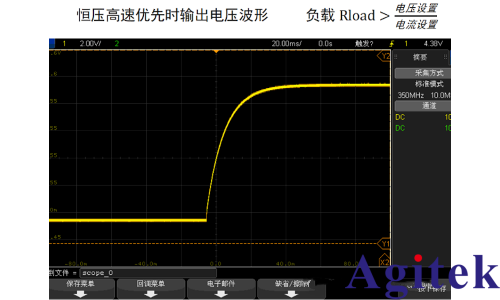

恒壓優先模式，用于在輸出開啟時獲取較快的電壓爬升速度，以便針對需要電壓高速的測試場景。

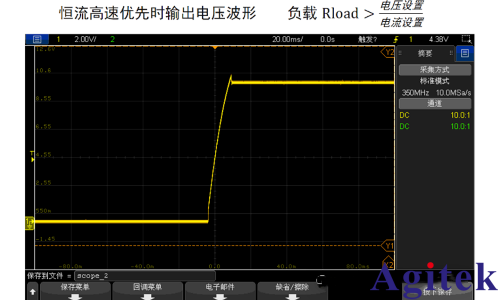

恒流優先模式是指在輸出開啟瞬間，優先運行在CC模式，可以:

1. 避免突發的尖峰電流，保護器件免遭浪涌電流損壞。

2. 輸出電流無過沖，用來測試恒流工作特性的待測物。

（四）經驗與總結

展望未來，科技持續進步，各行業對電氣設備性能要求日益提升，具備高速泄放特性的測試電源發展空間廣闊。同惠電子將持續提供高精度、高效、安全的技術方案，助力新能源電車企業縮短研發周期、降低成本，推動行業高質量發展。
