汽車天線罩材料特性測試系統 - 測試汽車雷達天線罩的介電常數數值

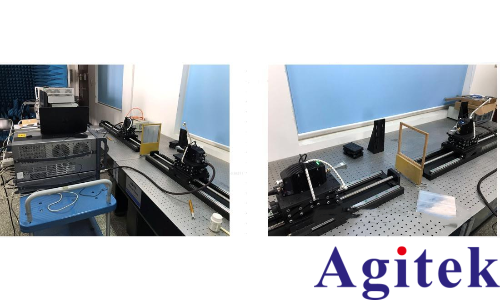

如果你想做77GHz頻段汽車雷達的材料介電特性測試，自由空間法會是一種比較合適的寬頻段測試方法。這套系統是Keysight的毫米波網絡分析儀N5290A，覆蓋頻率范圍是900Hz-110GHz，配合W波段75GHz-110GHz的同軸波導喇叭天線，以及準光學的測試平臺搭建而成。

在N1500A軟件自由空間法的使用界面，你可以進行參數設置，校準，最終可以測試得到如圖所示的汽車雷達天線罩的介電常數數值。

測試采用Keysight N5290A毫米波網絡分析儀和Keysight N1500A材料測試軟件的自由空間法，配合準光學平臺、測試夾具和W波段喇叭天線，測量汽車雷達天線罩的介電常數。

這是自由空間法的擴展，通過專用的夾具將波導傳輸線和自由空間法結合起來，從而實現從45GHz-1.1THz頻段的介電常數測試。

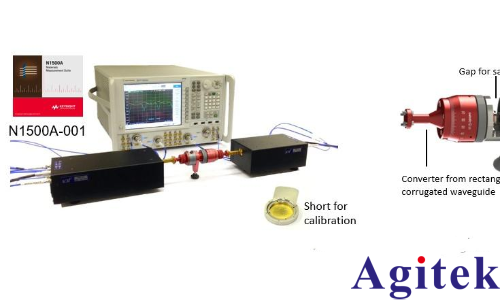

相對于自由空間法來說，該方法使用比較簡單。比如拿W波段75GHz-110GHz舉例來說，可以采用PNA或者PNA-X網絡分析儀，然后配置兩個W波段擴頻模塊，做直連方式的毫米波擴展；最后配合N1500A軟件和專用的側測試夾具就可以實現W波段材料介電常數測試。

該方法對樣品的要求也非常容易實現，秩序需要被測樣品是平行板即可，尺寸比波導口稍大就可以。

低損耗的介電材料測試案例

前面介紹的毫米波頻段材料介電常數的測試方案都不適合用于低損耗材料的測試，但是在毫米波應用中，信號頻率的提高意味著波長的變小，從而會面臨更多功率和損耗的問題，這就更希望使用低損耗的介電材料。

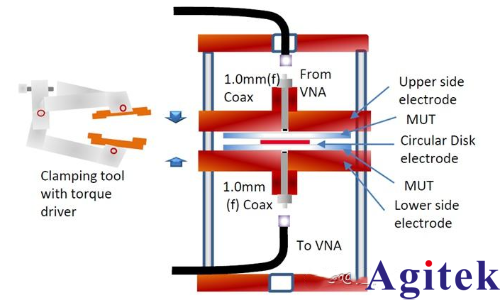

這里我們最新有一種平衡圓柱介質諧振腔的方法可以用于10GHz-110GHz的低損耗材料的介電特性測試。這是一種使用高階TM0m0的多頻測試方法，通過測試不同諧振頻點的頻率和Q值，從而獲得材料多個頻點的介電常數數值，可以測量的損耗值在10-2到10-4之間。

同時，該方法對樣品的制備要求也很簡單，平板材料，直徑在30mm-50mm之間，厚度在0.1mm-1mm，推薦使用0.5mm。

?寬頻率范圍10 – 110 GHz；
?適用于平坦和光滑的塑料薄片或基片

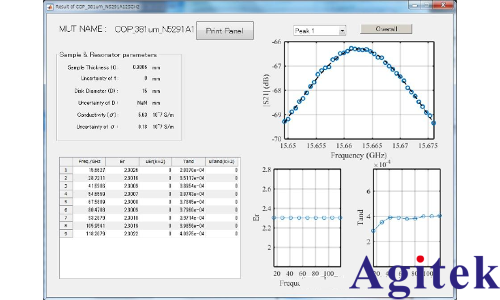

上面右圖就是配合Keysight N5291A毫米波網絡分析儀，測試某材料從10GHz-110GHz的介電常數和損耗因子。

通過使用 Keysight N1500A 材料測試軟件套件，您能夠確定多種介電材料和磁性材料的固有電磁特性。
