一、產品定位與核心技術

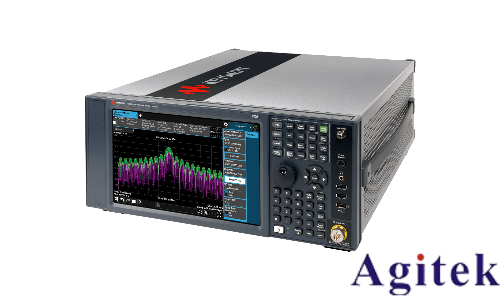

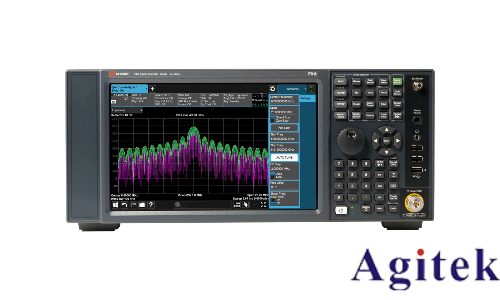

是德科技N9020A MXA信號分析儀是專為航空航天、國防及商用通信領域設計的高性能頻譜分析平臺，覆蓋20Hz至26.5GHz頻率范圍。其核心技術包括：

實時頻譜分析（RTSA）：80MHz無間隙分析帶寬，支持100%截獲概率（POI）

相位噪聲性能：-128dBc/Hz（1GHz載波，10kHz偏移）

動態范圍：>78dB（典型值），支持小信號精確測量

多域聯合分析：集成頻譜、時域、碼域三維視圖，支持信號溯源定位

自動化測試框架：支持PathWave X系列測量應用軟件

二、快速入門操作

1. 硬件連接

射頻輸入：

使用N型母頭連接器（50Ω標準阻抗）

配備前置放大器（可選）：提升靈敏度至-165dBm

外部控制：

觸發接口：BNC接口，支持TTL/CMOS電平

參考時鐘：10MHz輸入/輸出（BNC接口）

數據接口：USB 3.0、千兆以太網、GPIB

2. 基礎測量流程

步驟1：旋轉頻率旋鈕設置中心頻率

步驟2：通過幅度鍵進入參考電平設置菜單

步驟3：連接被測信號至輸入端口

步驟4：按Single鍵啟動單次掃描

三、精密測量技術

1. 頻譜分析模式

基本模式：

分辨率帶寬（RBW）：1Hz至10MHz可調

視頻帶寬（VBW）：自動/手動模式

檢測模式：峰值、采樣、平均

高級模式：

瀑布圖顯示：時間-頻率-幅度三維映射

密度觸發：設置顏色閾值捕獲低概率事件

2. 相位噪聲測量

測量配置：

進入Measurement→Phase Noise菜單

設置載波頻率與偏移范圍

啟用自動本底噪聲補償

數據分析：

單邊帶（SSB）相位噪聲顯示

積分相位抖動計算

3. 脈沖信號分析

參數設置：

脈沖寬度：100ns至100ms

脈沖間隔：自動/手動模式

占空比：1%至99%

分析功能：

脈沖內頻譜分析

到達時間（TOA）統計

四、自動化測試方案

1. 編程控制

支持協議：SCPI、IVI-COM、LabVIEW、Python

API示例（Python）：

pythonimport pyvisarm = pyvisa.ResourceManager()mxa = rm.open_resource('TCPIP0::192.168.1.600::INSTR')mxa.write(':FREQ:CENT 2.4GHz') # 設置中心頻率mxa.write(':BAND:RES 10kHz') # 設置分辨率帶寬mxa.write(':INIT:IMM') # 啟動單次掃描

2. 自動化測試序列

測試流程構建：

定義測試參數（頻率、幅度、觸發條件）

設置循環次數與超時時間

生成測試報告（包含頻譜截圖與測量數據）

遠程控制：

通過Web瀏覽器訪問內置Web服務器

支持遠程固件升級與配置備份

五、維護與故障診斷

1. 預防性維護

清潔周期：

每日：擦拭前面板與通風口

每周：使用干燥壓縮空氣清潔內部電路板

每月：檢查輸入連接器氧化情況

校準周期：

頻率精度：每12個月校準

幅度精度：每6個月校準

支持是德科技遠程校準服務

2. 故障代碼處理

代碼現象描述處理建議E102輸入過載檢查信號功率，增加衰減量E215內存錯誤重啟設備，重新加載測試程序E333通信中斷檢查GPIB/LAN連接，重啟通信服務

六、安全合規指南

電磁兼容性：符合IEC 61326-1標準，適合實驗室環境

操作安全：

輸入端口最大功率：+30dBm（連續波）

避免在潮濕環境（濕度>80%RH）中使用

靜電防護：操作前佩戴防靜電手環，接觸PCB前接地
